图

图（graph）是一种非线性数据结构，由顶点（vertex）和边（edge）组成。我们可以将图 $G$ 抽象地表示为一组顶点 $V$ 和一组边 $E$ 的集合。以下示例展示了一个包含 5 个顶点和 7 条边的图。

$$ \begin{aligned} V & = { 1, 2, 3, 4, 5 } \newline E & = { (1,2), (1,3), (1,5), (2,3), (2,4), (2,5), (4,5) } \newline G & = { V, E } \newline \end{aligned} $$

如果将顶点看作节点，将边看作连接各个节点的引用（指针），我们就可以将图看作一种从链表拓展而来的数据结构。如下图所示，相较于线性关系（链表）和分治关系（树），网络关系（图）的自由度更高，因而更为复杂。

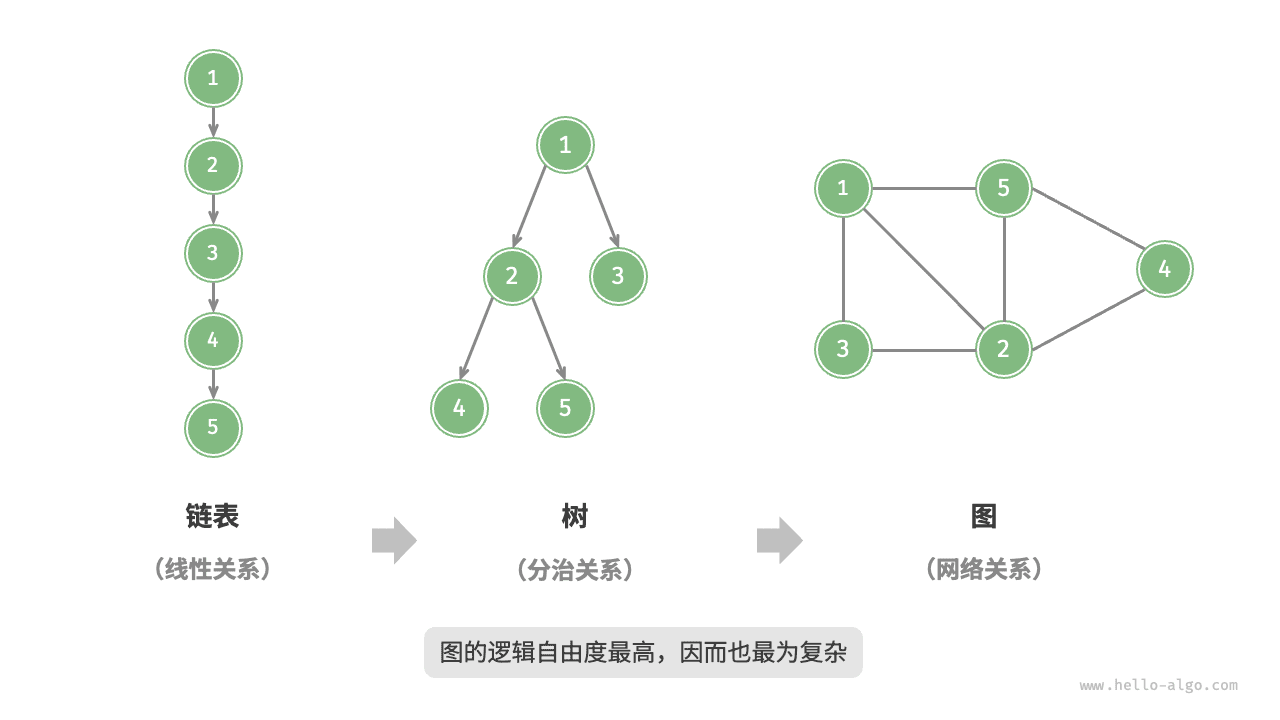

链表、树、图之间的关系

图的常见类型与术语

根据边是否具有方向，可分为无向图（undirected graph）和有向图（directed graph），如下图所示。

在无向图中，边表示两顶点之间的“双向”连接关系，例如微信或 QQ 中的“好友关系”。
在有向图中，边具有方向性，即 $A \rightarrow B$ 和 $A \leftarrow B$ 两个方向的边是相互独立的，例如微博或抖音上的“关注”与“被关注”关系。

有向图与无向图

根据所有顶点是否连通，可分为连通图（connected graph）和非连通图（disconnected graph），如下图所示。

对于连通图，从某个顶点出发，可以到达其余任意顶点。
对于非连通图，从某个顶点出发，至少有一个顶点无法到达。

连通图与非连通图

我们还可以为边添加“权重”变量，从而得到如下图所示的有权图（weighted graph）。例如在《王者荣耀》等手游中，系统会根据共同游戏时间来计算玩家之间的“亲密度”，这种亲密度网络就可以用有权图来表示。

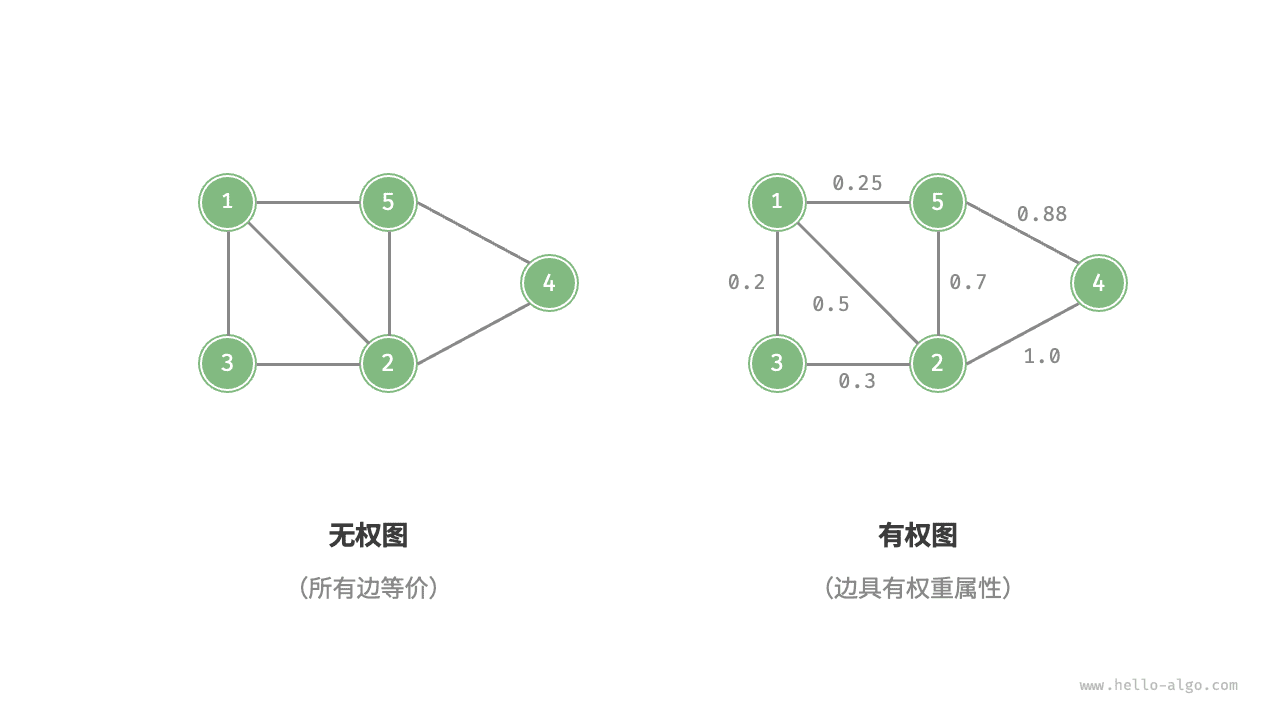

有权图与无权图

图数据结构包含以下常用术语。

邻接（adjacency）：当两顶点之间存在边相连时，称这两顶点“邻接”。在上图中，顶点 1 的邻接顶点为顶点 2、3、5。
路径（path）：从顶点 A 到顶点 B 经过的边构成的序列被称为从 A 到 B 的“路径”。在上图中，边序列 1-5-2-4 是顶点 1 到顶点 4 的一条路径。
度（degree）：一个顶点拥有的边数。对于有向图，入度（in-degree）表示有多少条边指向该顶点，出度（out-degree）表示有多少条边从该顶点指出。

图的表示

图的常用表示方式包括“邻接矩阵”和“邻接表”。以下使用无向图进行举例。

邻接矩阵

设图的顶点数量为 $n$ ，邻接矩阵（adjacency matrix）使用一个 $n \times n$ 大小的矩阵来表示图，每一行（列）代表一个顶点，矩阵元素代表边，用 $1$ 或 $0$ 表示两个顶点之间是否存在边。

如下图所示，设邻接矩阵为 $M$、顶点列表为 $V$ ，那么矩阵元素 $M[i, j] = 1$ 表示顶点 $V[i]$ 到顶点 $V[j]$ 之间存在边，反之 $M[i, j] = 0$ 表示两顶点之间无边。

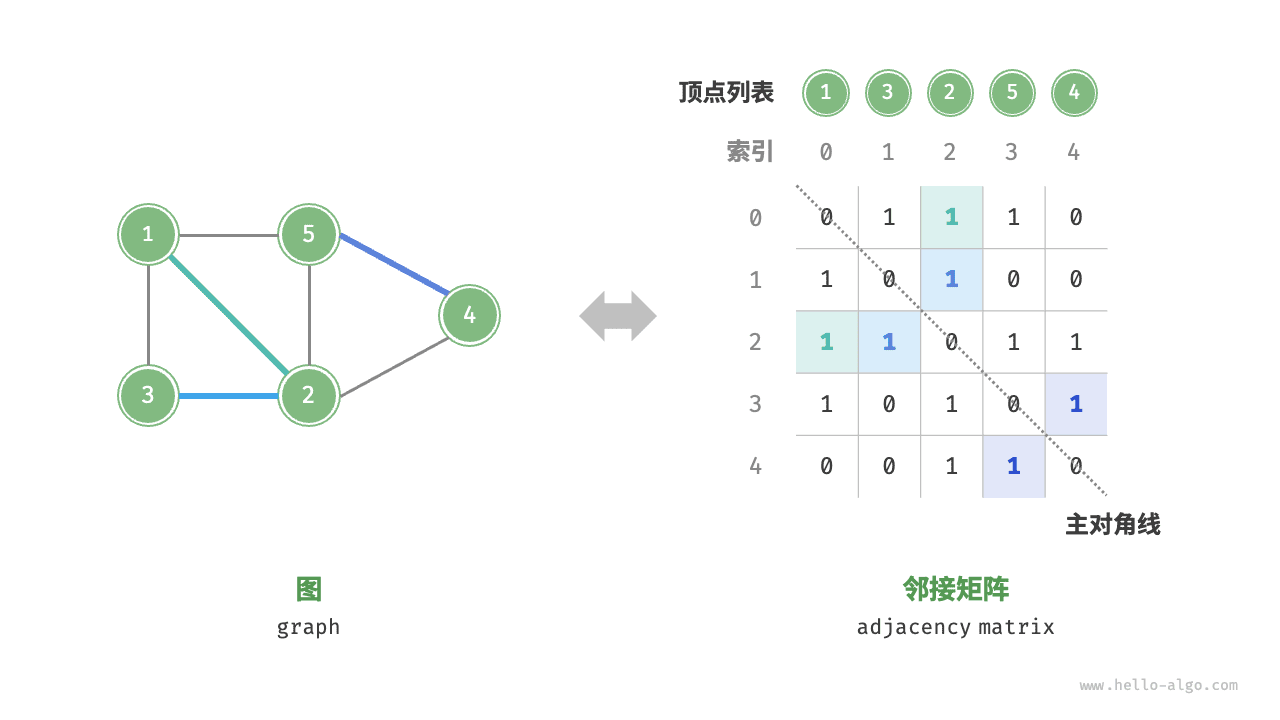

图的邻接矩阵表示

邻接矩阵具有以下特性。

在简单图中，顶点不能与自身相连，此时邻接矩阵主对角线元素没有意义。
对于无向图，两个方向的边等价，此时邻接矩阵关于主对角线对称。
将邻接矩阵的元素从 $1$ 和 $0$ 替换为权重，则可表示有权图。

使用邻接矩阵表示图时，我们可以直接访问矩阵元素以获取边，因此增删查改操作的效率很高，时间复杂度均为 $O(1)$ 。然而，矩阵的空间复杂度为 $O(n^2)$ ，内存占用较多。

邻接表

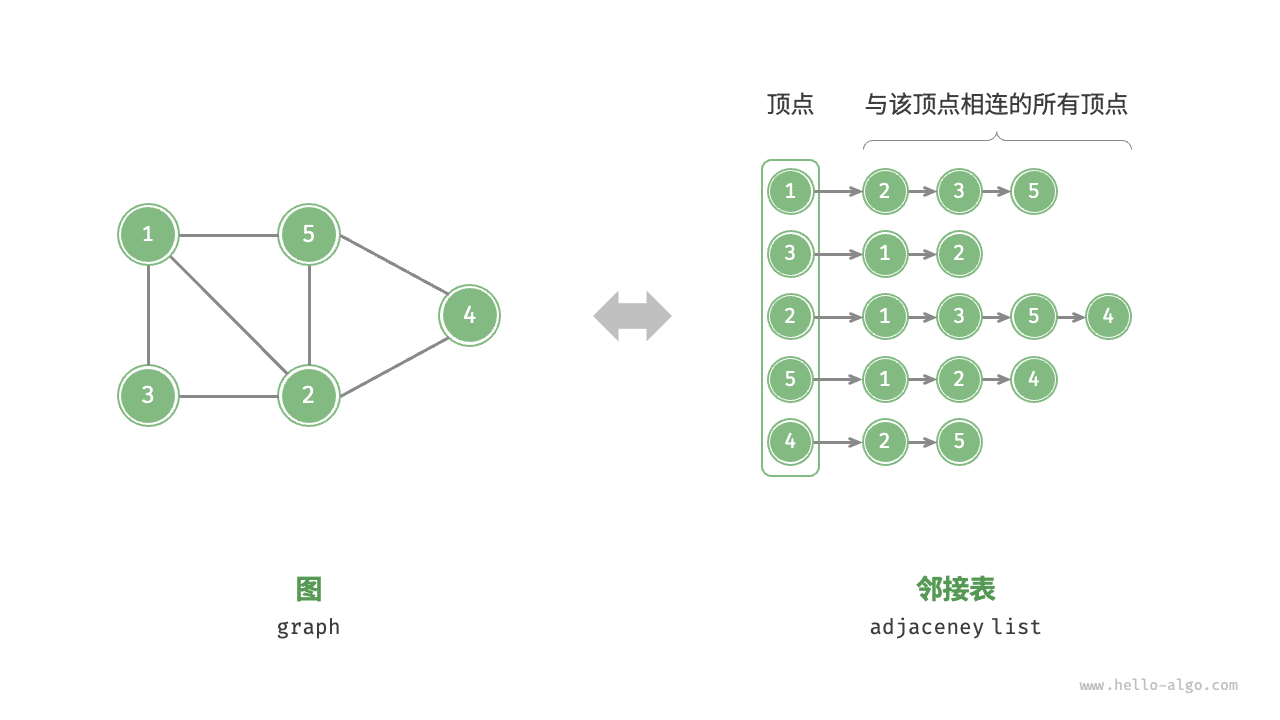

邻接表（adjacency list）使用 $n$ 个链表来表示图，链表节点表示顶点。第 $i$ 个链表对应顶点 $i$ ，其中存储了该顶点的所有邻接顶点（与该顶点相连的顶点）。下图展示了一个使用邻接表存储的图的示例。

图的邻接表表示

邻接表仅存储实际存在的边，而边的总数通常远小于 $n^2$ ，因此它更加节省空间。然而，在邻接表中需要通过遍历链表来查找边，因此其时间效率不如邻接矩阵。

观察上图，邻接表结构与哈希表中的“链式地址”非常相似，因此我们也可以采用类似的方法来优化效率。比如当链表较长时，可以将链表转化为 AVL 树或红黑树，从而将时间效率从 $O(n)$ 优化至 $O(\log n)$ ；还可以把链表转换为哈希表，从而将时间复杂度降至 $O(1)$ 。

图的常见应用

如下表所示，许多现实系统可以用图来建模，相应的问题也可以约化为图计算问题。

表现实生活中常见的图

	顶点	边	图计算问题
社交网络	用户	好友关系	潜在好友推荐
地铁线路	站点	站点间的连通性	最短路线推荐
太阳系	星体	星体间的万有引力作用	行星轨道计算

图的基础操作

图的基础操作可分为对“边”的操作和对“顶点”的操作。在“邻接矩阵”和“邻接表”两种表示方法下，实现方式有所不同。

基于邻接矩阵的实现

给定一个顶点数量为 $n$ 的无向图，则各种操作的实现方式如下图所示。

添加或删除边：直接在邻接矩阵中修改指定的边即可，使用 $O(1)$ 时间。而由于是无向图，因此需要同时更新两个方向的边。
添加顶点：在邻接矩阵的尾部添加一行一列，并全部填 $0$ 即可，使用 $O(n)$ 时间。
删除顶点：在邻接矩阵中删除一行一列。当删除首行首列时达到最差情况，需要将 $(n-1)^2$ 个元素“向左上移动”，从而使用 $O(n^2)$ 时间。
初始化：传入 $n$ 个顶点，初始化长度为 $n$ 的顶点列表 vertices ，使用 $O(n)$ 时间；初始化 $n \times n$ 大小的邻接矩阵 adjMat ，使用 $O(n^2)$ 时间。

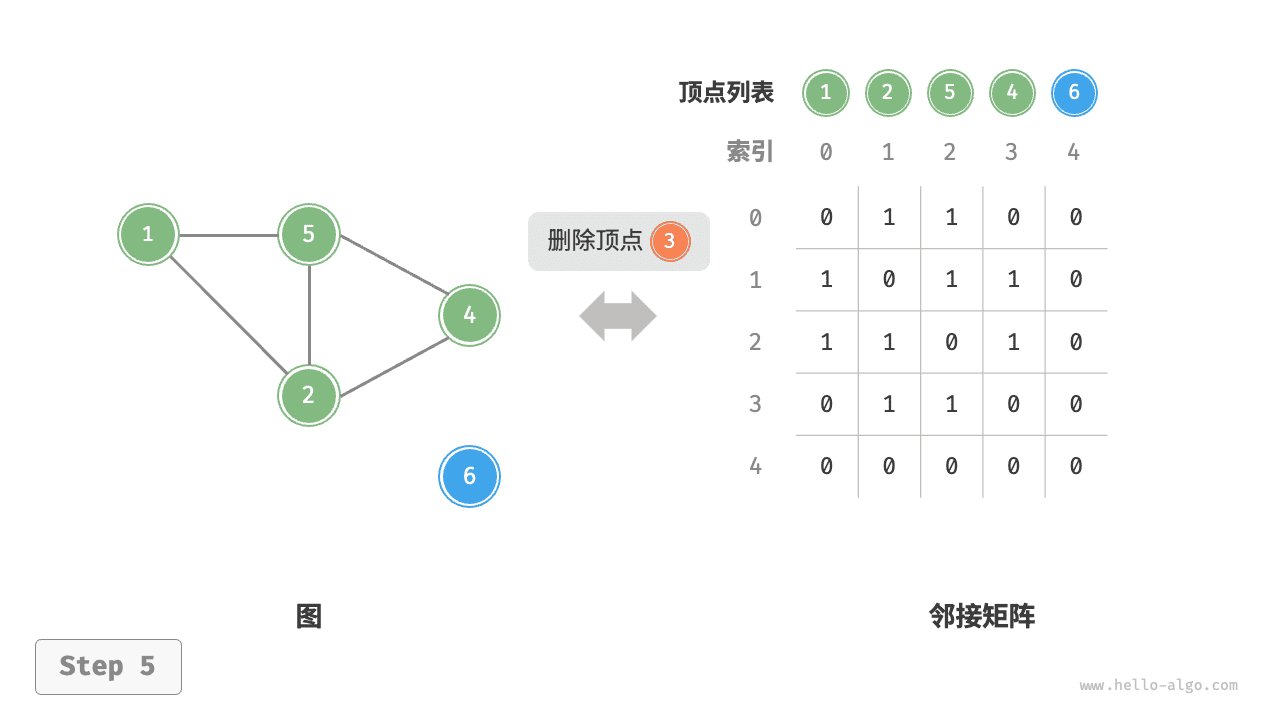

=== “<1>” 邻接矩阵的初始化、增删边、增删顶点

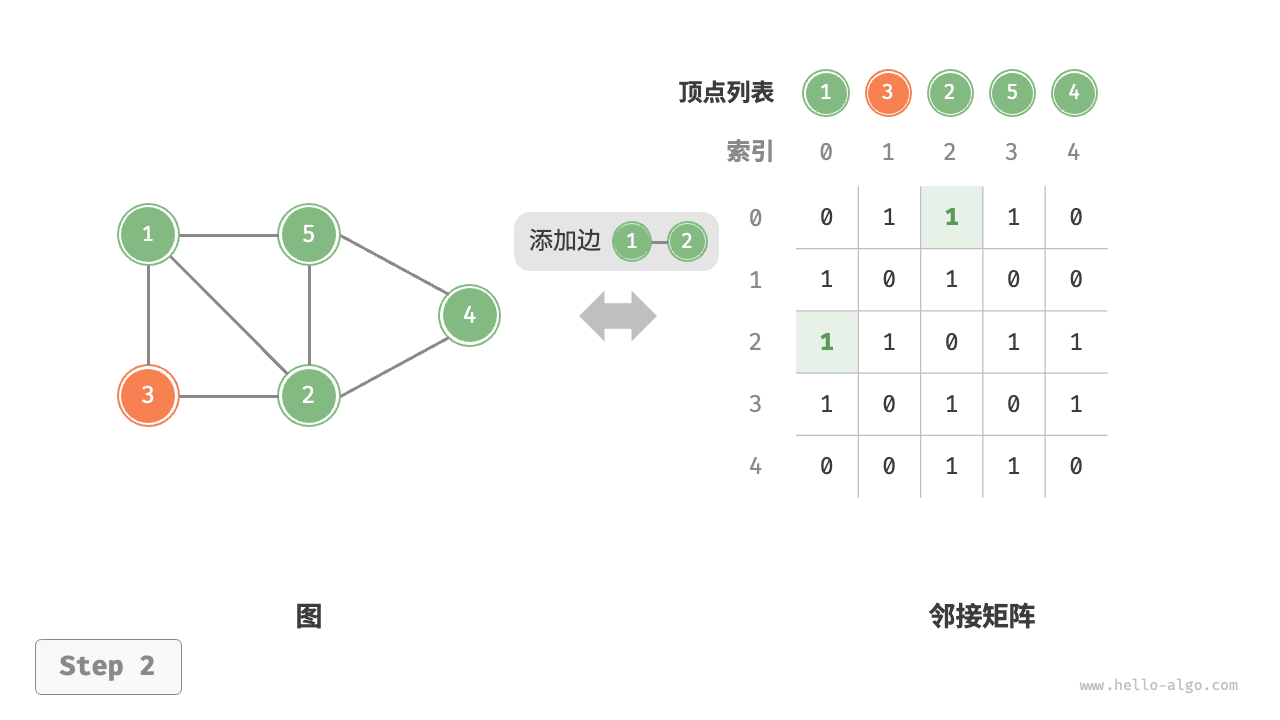

=== “<2>” adjacency_matrix_add_edge

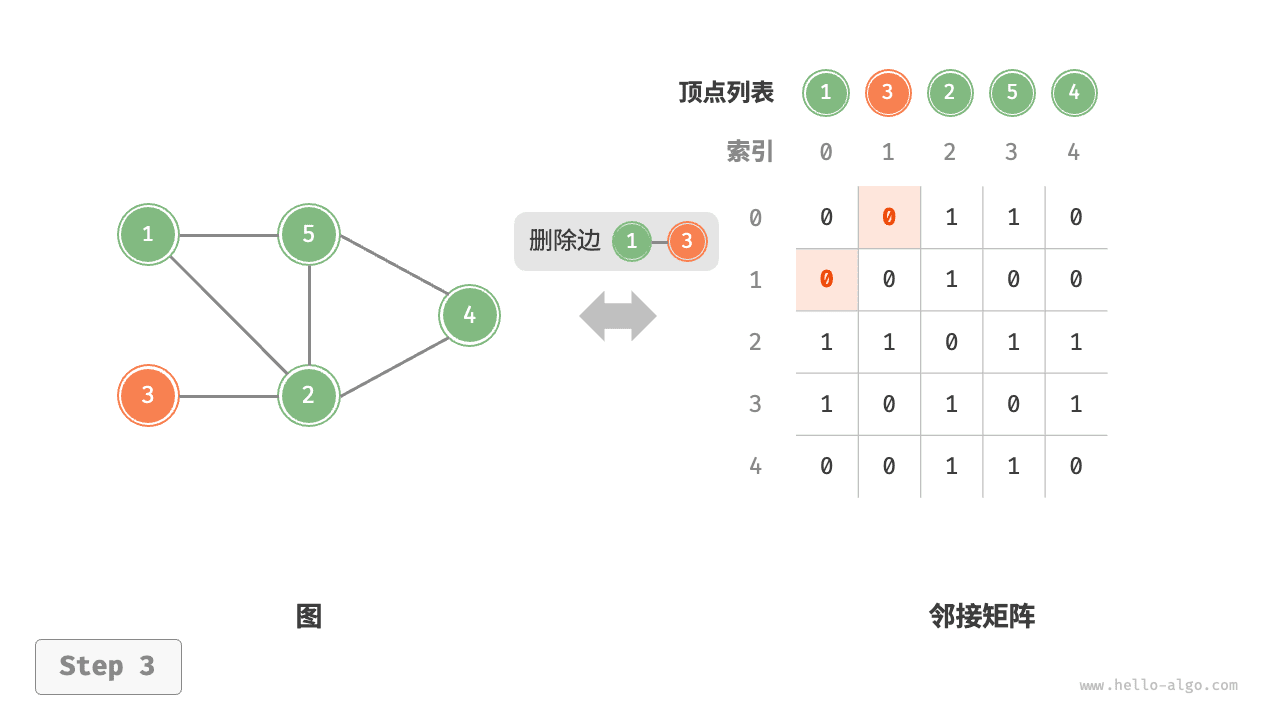

=== “<3>” adjacency_matrix_remove_edge

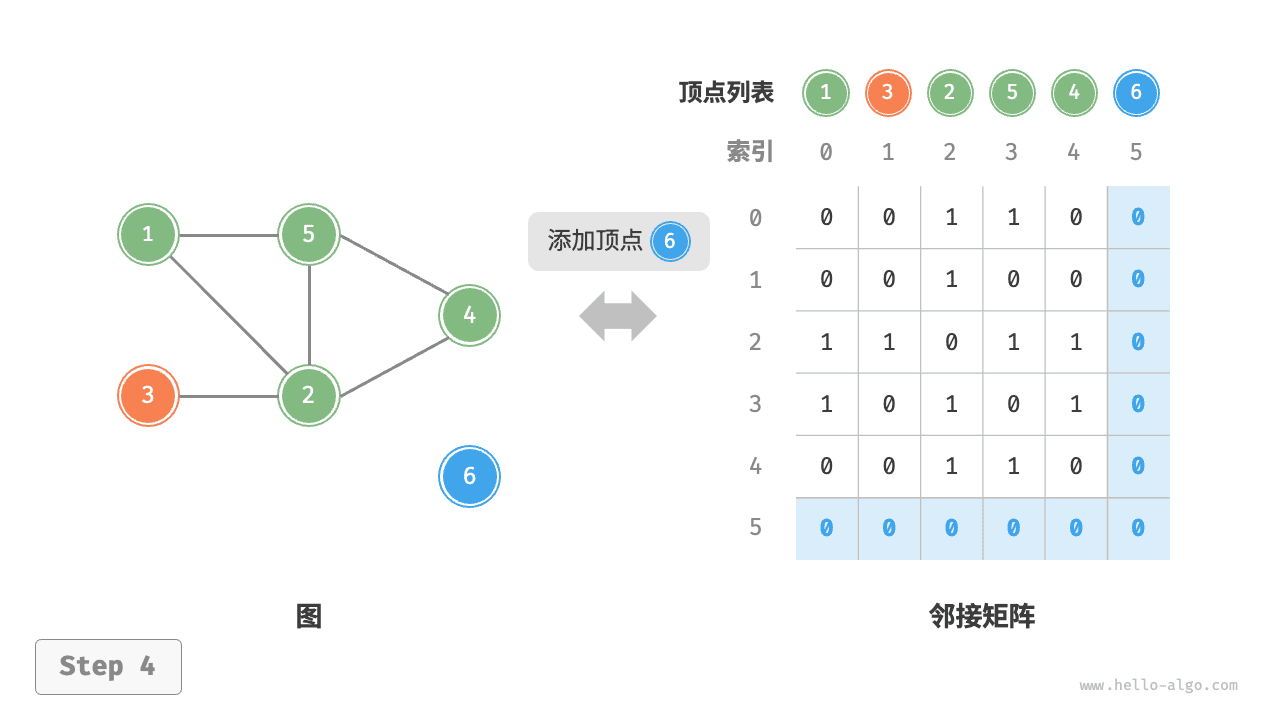

=== “<4>” adjacency_matrix_add_vertex

=== “<5>” adjacency_matrix_remove_vertex

以下是基于邻接矩阵表示图的实现代码：

[file]{graph_adjacency_matrix}-[class]{graph_adj_mat}-[func]{}

基于邻接表的实现

设无向图的顶点总数为 $n$、边总数为 $m$ ，则可根据下图所示的方法实现各种操作。

添加边：在顶点对应链表的末尾添加边即可，使用 $O(1)$ 时间。因为是无向图，所以需要同时添加两个方向的边。
删除边：在顶点对应链表中查找并删除指定边，使用 $O(m)$ 时间。在无向图中，需要同时删除两个方向的边。
添加顶点：在邻接表中添加一个链表，并将新增顶点作为链表头节点，使用 $O(1)$ 时间。
删除顶点：需遍历整个邻接表，删除包含指定顶点的所有边，使用 $O(n + m)$ 时间。
初始化：在邻接表中创建 $n$ 个顶点和 $2m$ 条边，使用 $O(n + m)$ 时间。

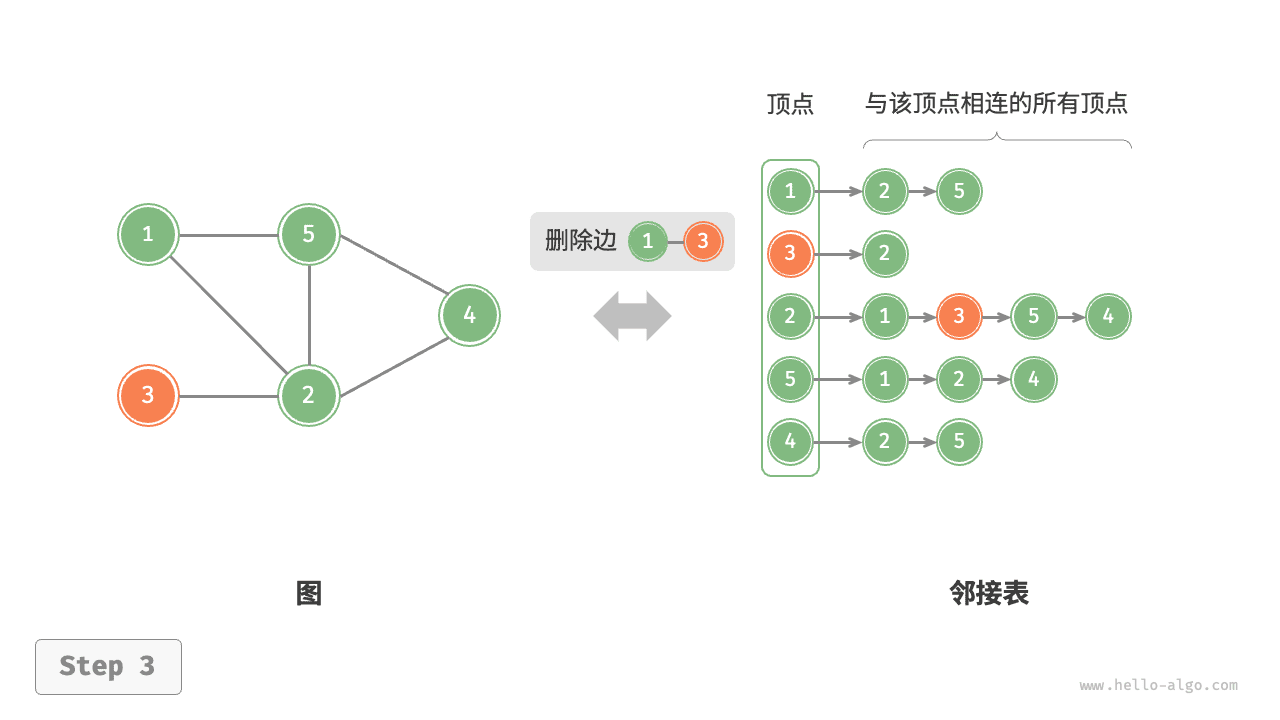

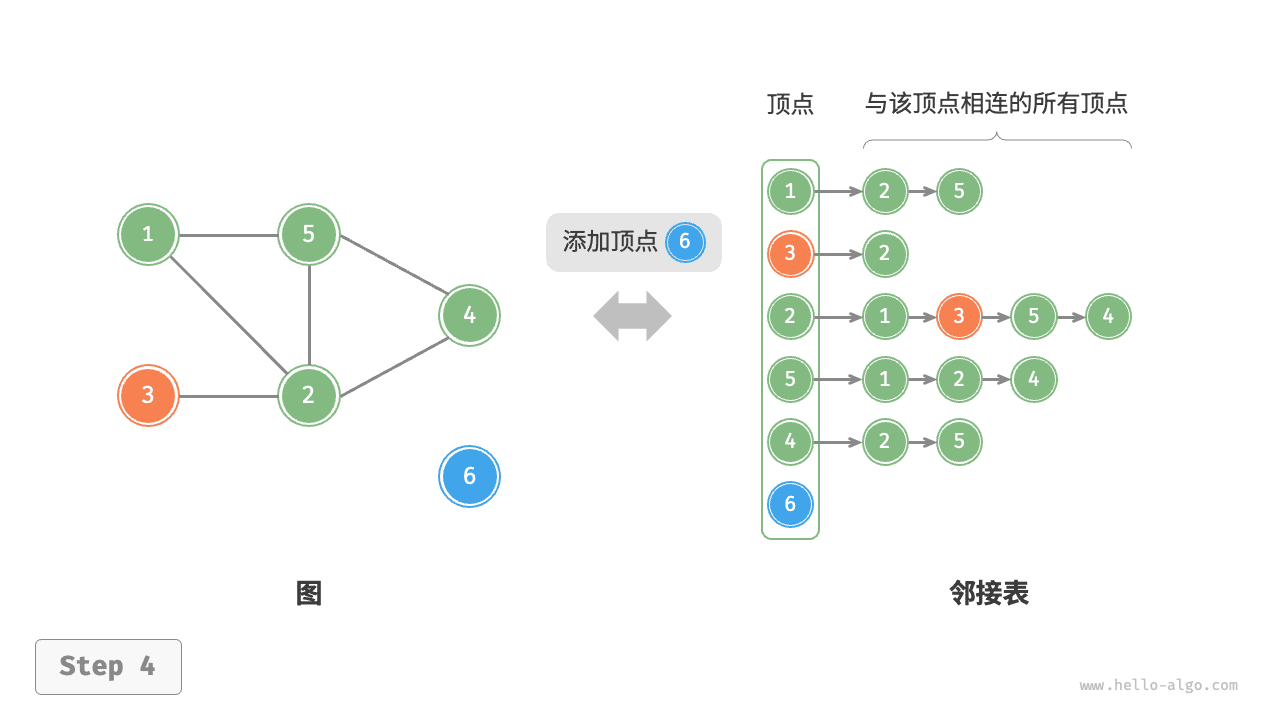

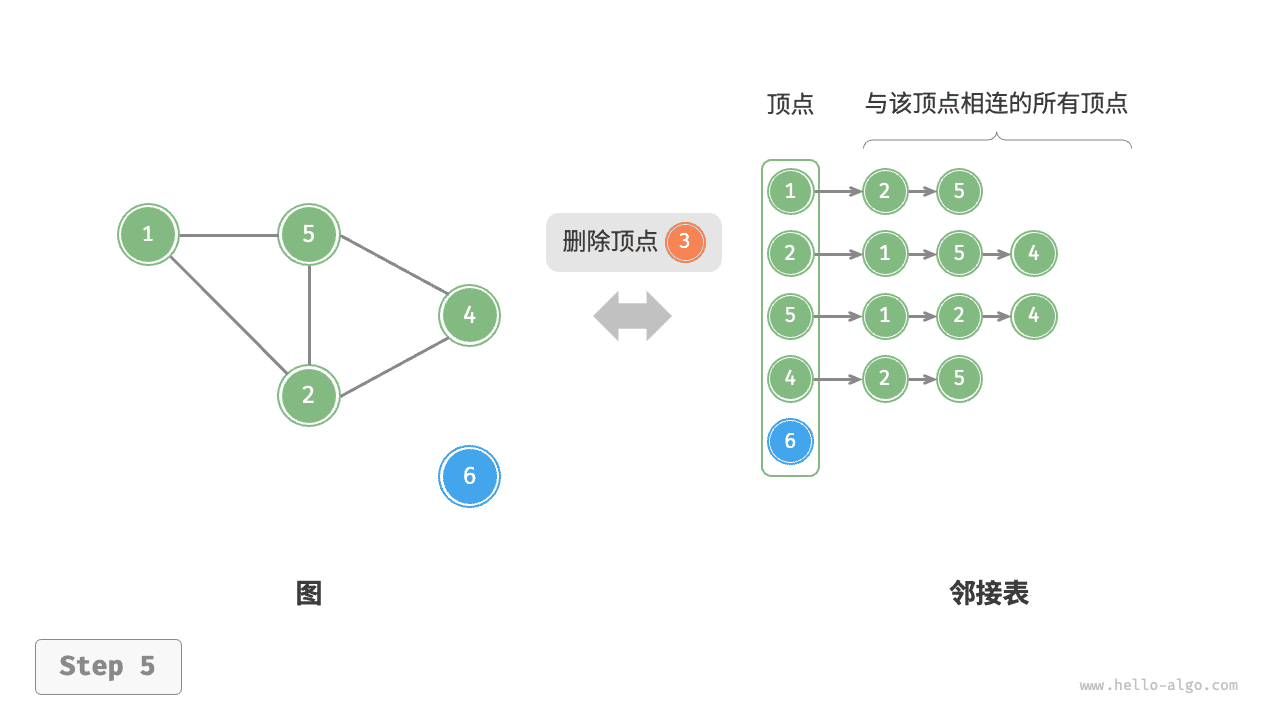

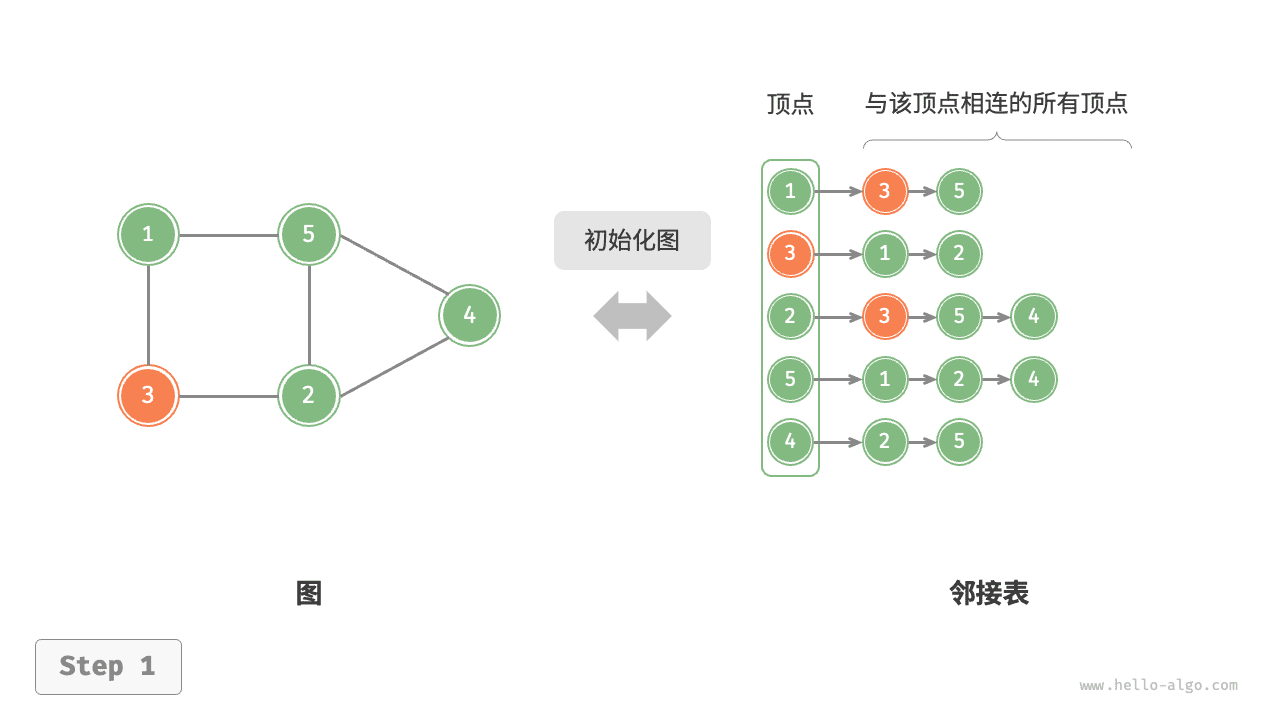

=== “<1>” 邻接表的初始化、增删边、增删顶点

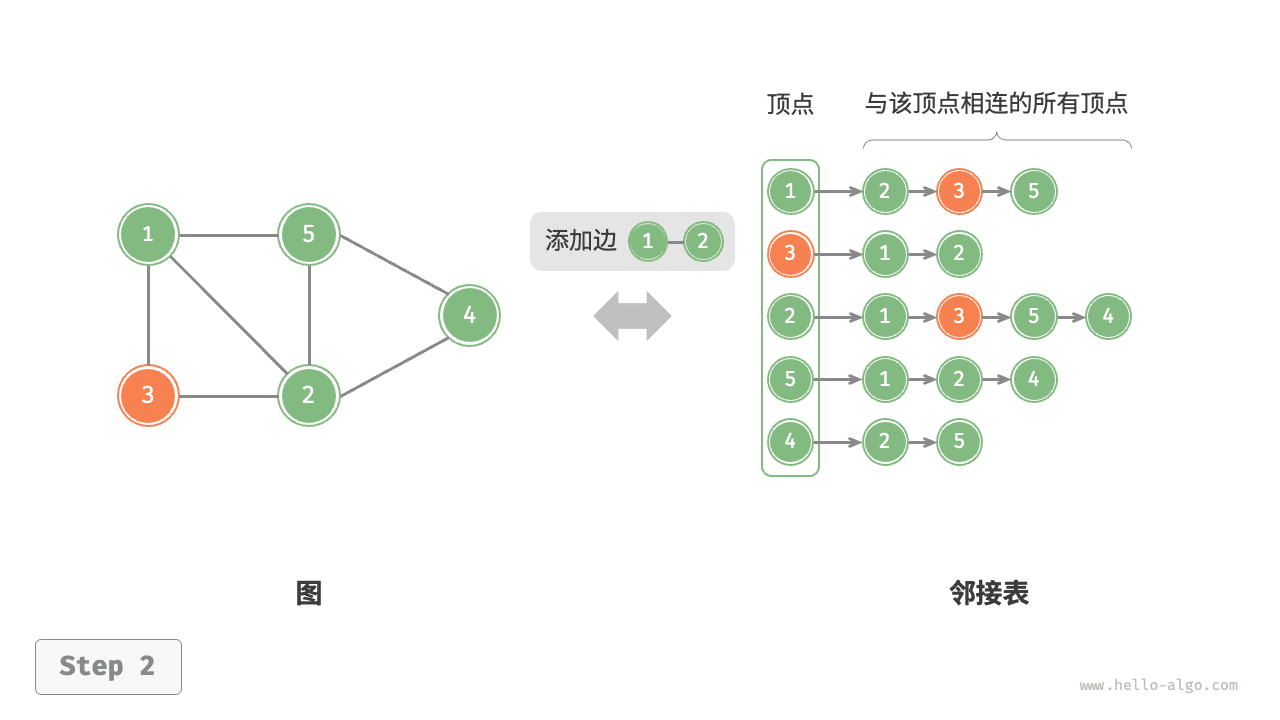

=== “<2>” adjacency_list_add_edge

=== “<3>” adjacency_list_remove_edge

=== “<4>” adjacency_list_add_vertex

=== “<5>” adjacency_list_remove_vertex

以下是邻接表的代码实现。对比上图，实际代码有以下不同。

为了方便添加与删除顶点，以及简化代码，我们使用列表（动态数组）来代替链表。
使用哈希表来存储邻接表，key 为顶点实例，value 为该顶点的邻接顶点列表（链表）。

另外，我们在邻接表中使用 Vertex 类来表示顶点，这样做的原因是：如果与邻接矩阵一样，用列表索引来区分不同顶点，那么假设要删除索引为 $i$ 的顶点，则需遍历整个邻接表，将所有大于 $i$ 的索引全部减 $1$ ，效率很低。而如果每个顶点都是唯一的 Vertex 实例，删除某一顶点之后就无须改动其他顶点了。

[file]{graph_adjacency_list}-[class]{graph_adj_list}-[func]{}

效率对比

设图中共有 $n$ 个顶点和 $m$ 条边，下表对比了邻接矩阵和邻接表的时间效率和空间效率。请注意，邻接表（链表）对应本文实现，而邻接表（哈希表）专指将所有链表替换为哈希表后的实现。

表邻接矩阵与邻接表对比

	邻接矩阵	邻接表（链表）	邻接表（哈希表）
判断是否邻接	$O(1)$	$O(n)$	$O(1)$
添加边	$O(1)$	$O(1)$	$O(1)$
删除边	$O(1)$	$O(n)$	$O(1)$
添加顶点	$O(n)$	$O(1)$	$O(1)$
删除顶点	$O(n^2)$	$O(n + m)$	$O(n)$
内存空间占用	$O(n^2)$	$O(n + m)$	$O(n + m)$

观察上表，似乎邻接表（哈希表）的时间效率与空间效率最优。但实际上，在邻接矩阵中操作边的效率更高，只需一次数组访问或赋值操作即可。综合来看，邻接矩阵体现了“以空间换时间”的原则，而邻接表体现了“以时间换空间”的原则。

图的遍历

树代表的是“一对多”的关系，而图则具有更高的自由度，可以表示任意的“多对多”关系。因此，我们可以把树看作图的一种特例。显然，树的遍历操作也是图的遍历操作的一种特例。

图和树都需要应用搜索算法来实现遍历操作。图的遍历方式也可分为两种：广度优先遍历和深度优先遍历。

广度优先遍历

广度优先遍历是一种由近及远的遍历方式，从某个节点出发，始终优先访问距离最近的顶点，并一层层向外扩张。如下图所示，从左上角顶点出发，首先遍历该顶点的所有邻接顶点，然后遍历下一个顶点的所有邻接顶点，以此类推，直至所有顶点访问完毕。

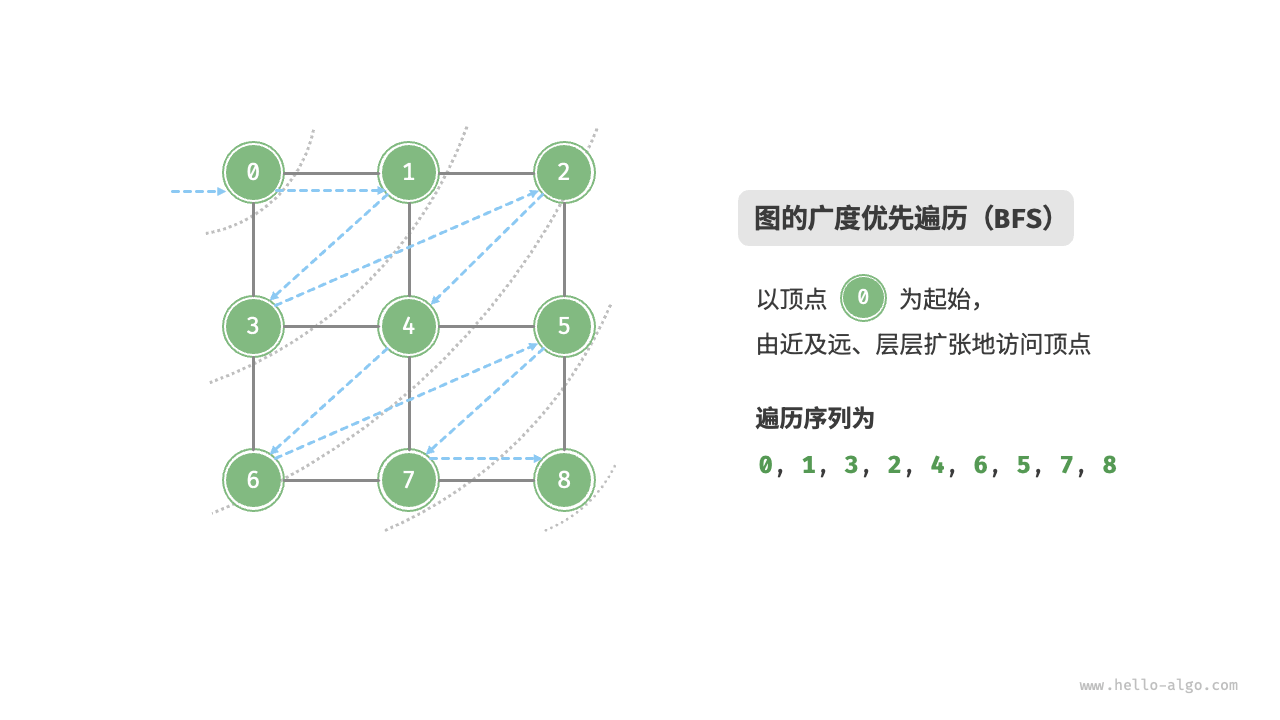

图的广度优先遍历

算法实现

BFS 通常借助队列来实现，代码如下所示。队列具有“先入先出”的性质，这与 BFS 的“由近及远”的思想异曲同工。

将遍历起始顶点 startVet 加入队列，并开启循环。
在循环的每轮迭代中，弹出队首顶点并记录访问，然后将该顶点的所有邻接顶点加入到队列尾部。
循环步骤 2. ，直到所有顶点被访问完毕后结束。

为了防止重复遍历顶点，我们需要借助一个哈希集合 visited 来记录哪些节点已被访问。

!!! tip

哈希集合可以看作一个只存储 `key` 而不存储 `value` 的哈希表，它可以在 $O(1)$ 时间复杂度下进行 `key` 的增删查改操作。根据 `key` 的唯一性，哈希集合通常用于数据去重等场景。

[file]{graph_bfs}-[class]{}-[func]{graph_bfs}

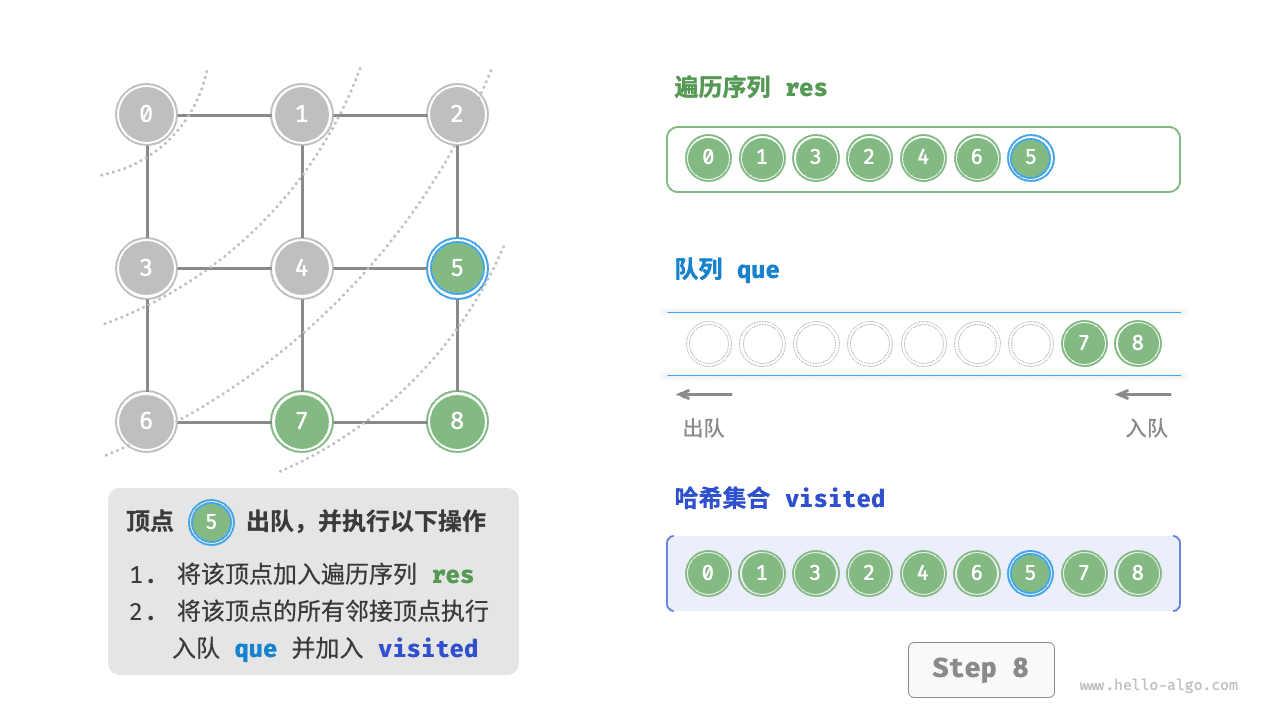

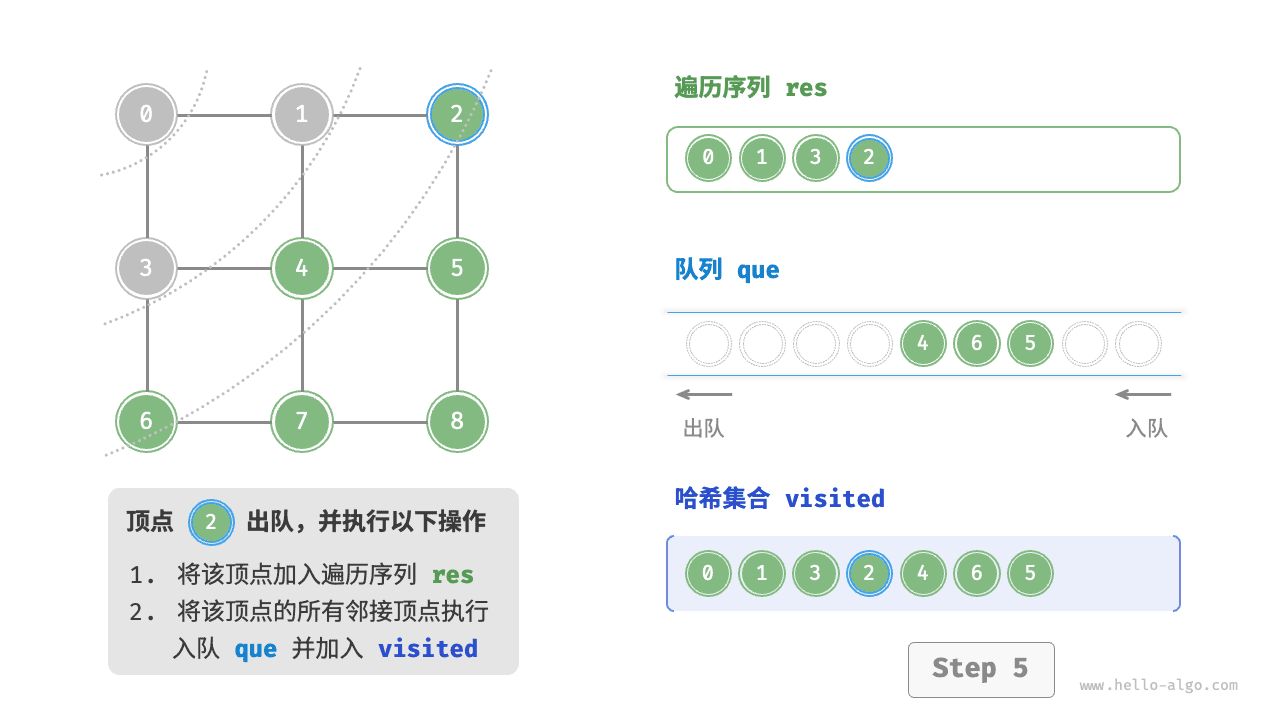

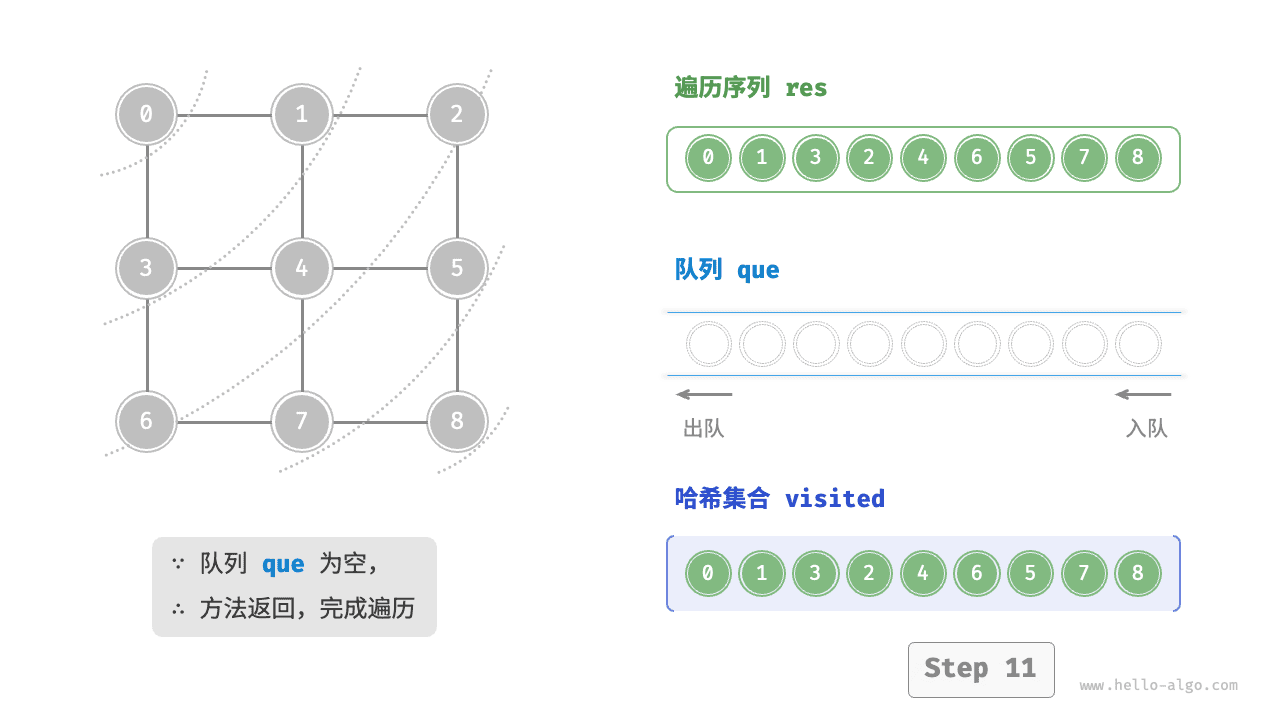

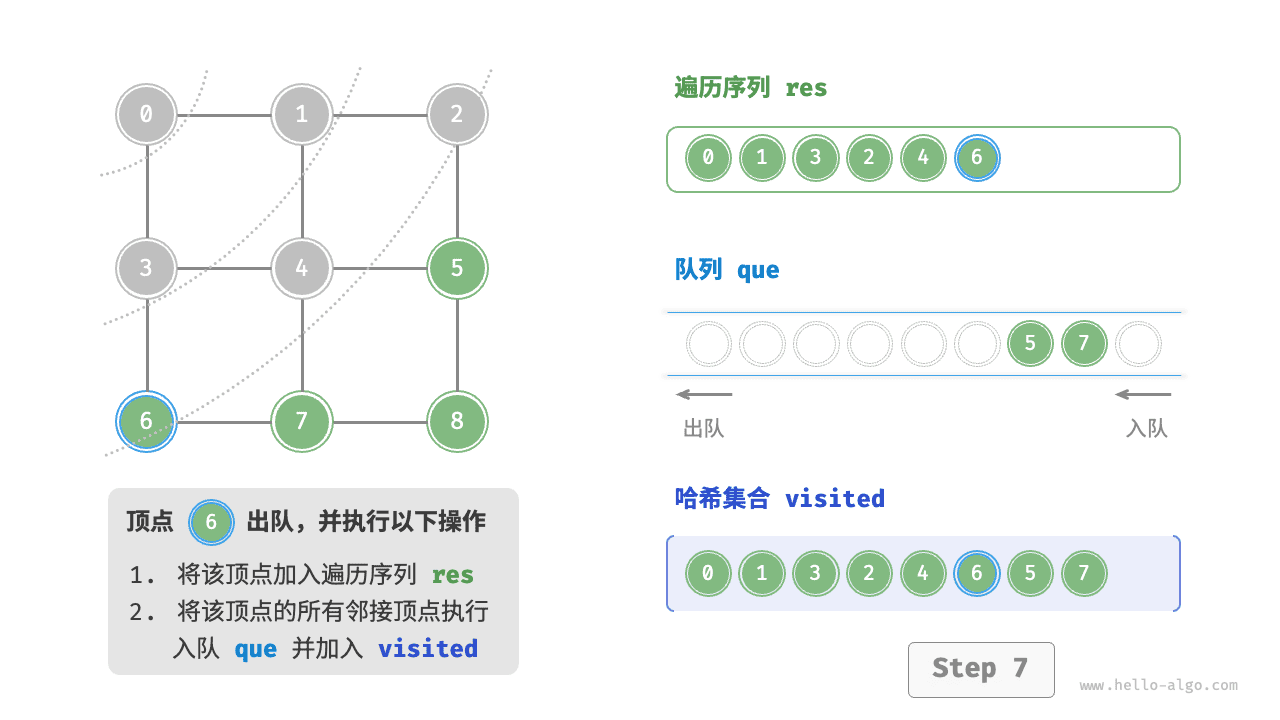

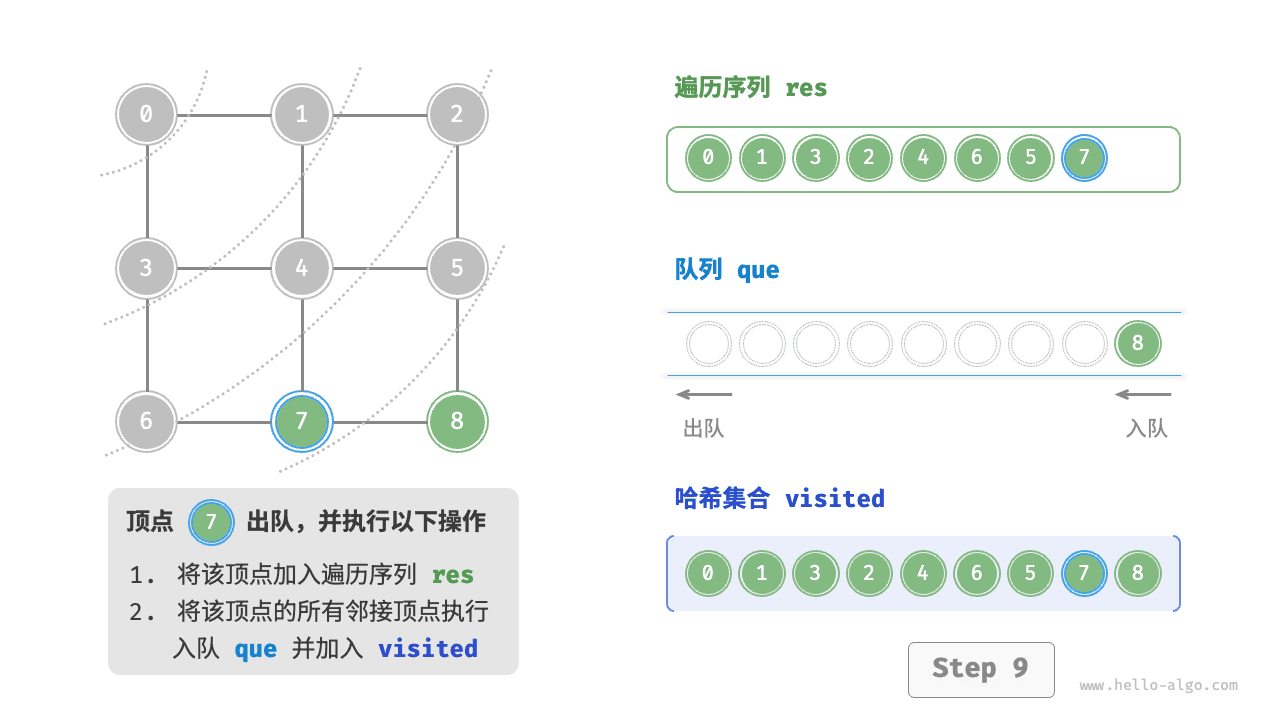

代码相对抽象，建议对照下图来加深理解。

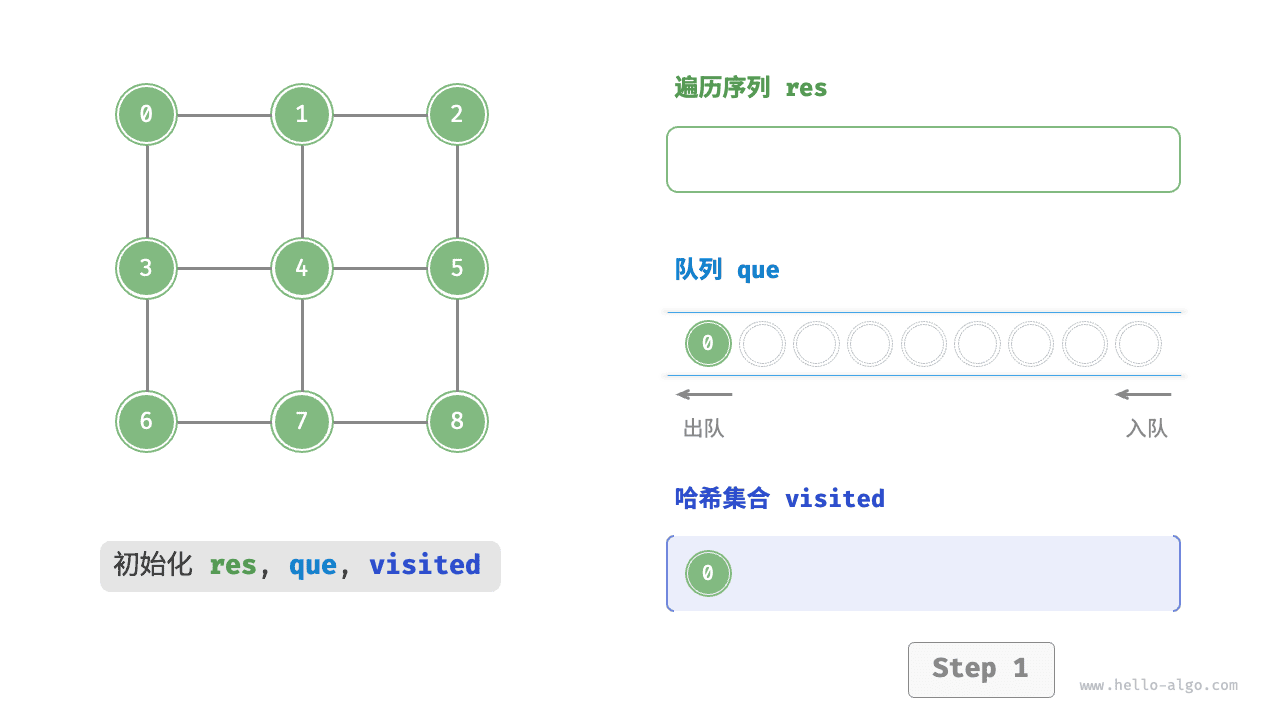

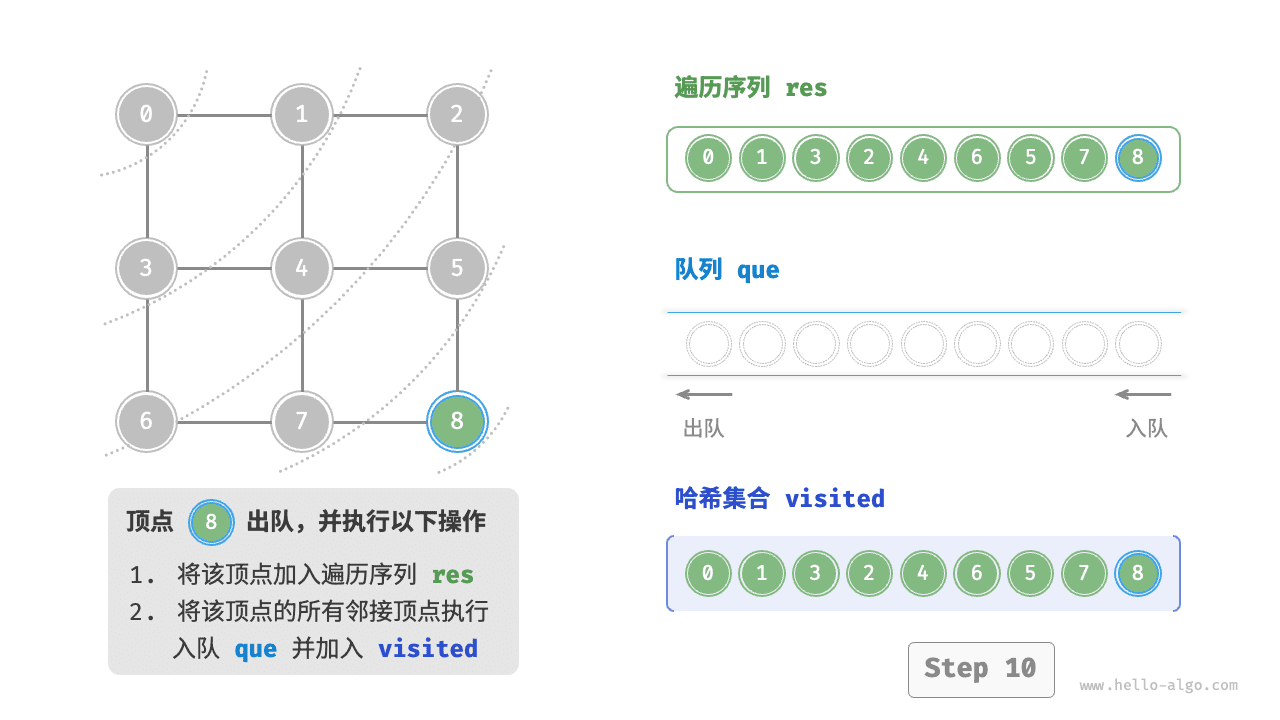

=== “<1>” 图的广度优先遍历步骤

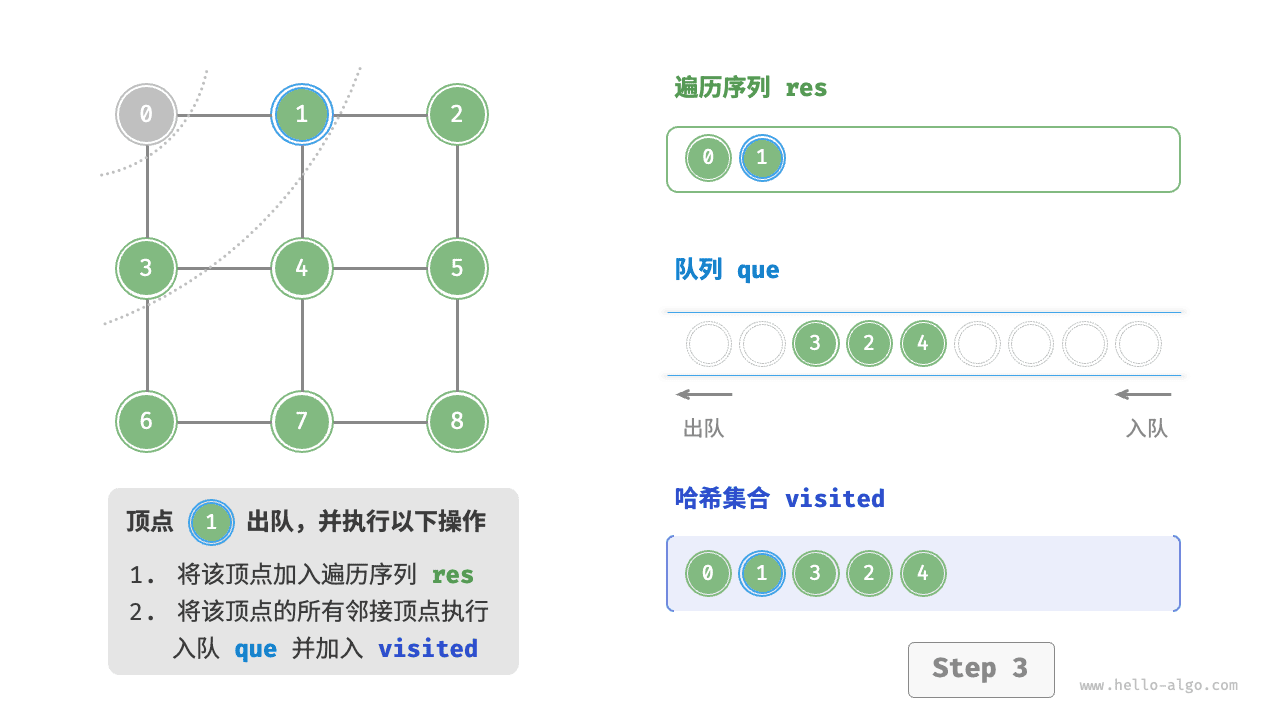

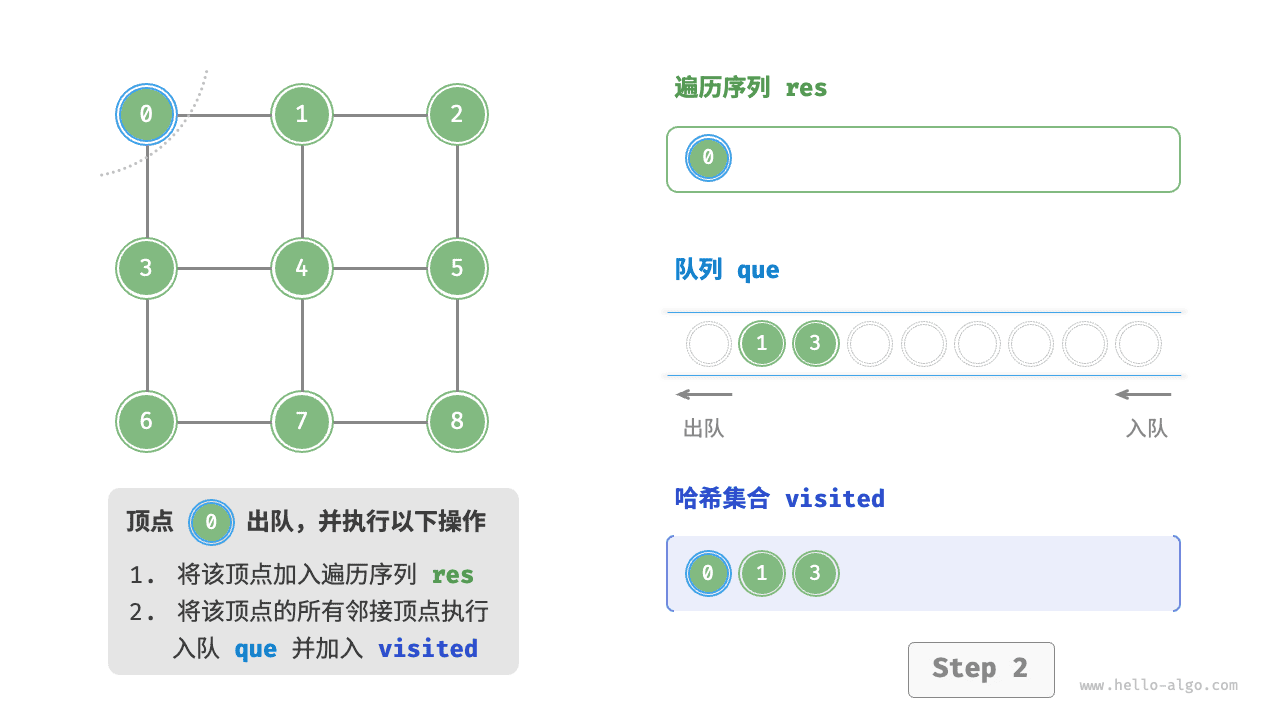

=== “<2>” graph_bfs_step2

=== “<3>” graph_bfs_step3

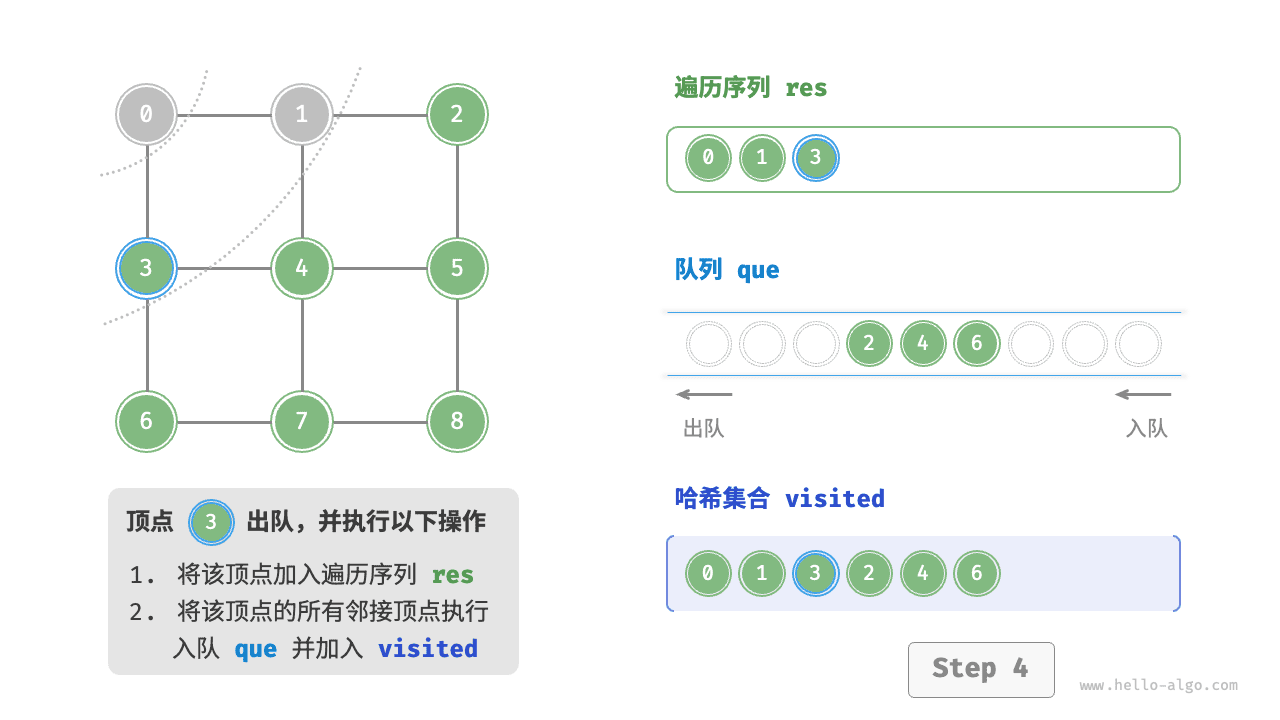

=== “<4>” graph_bfs_step4

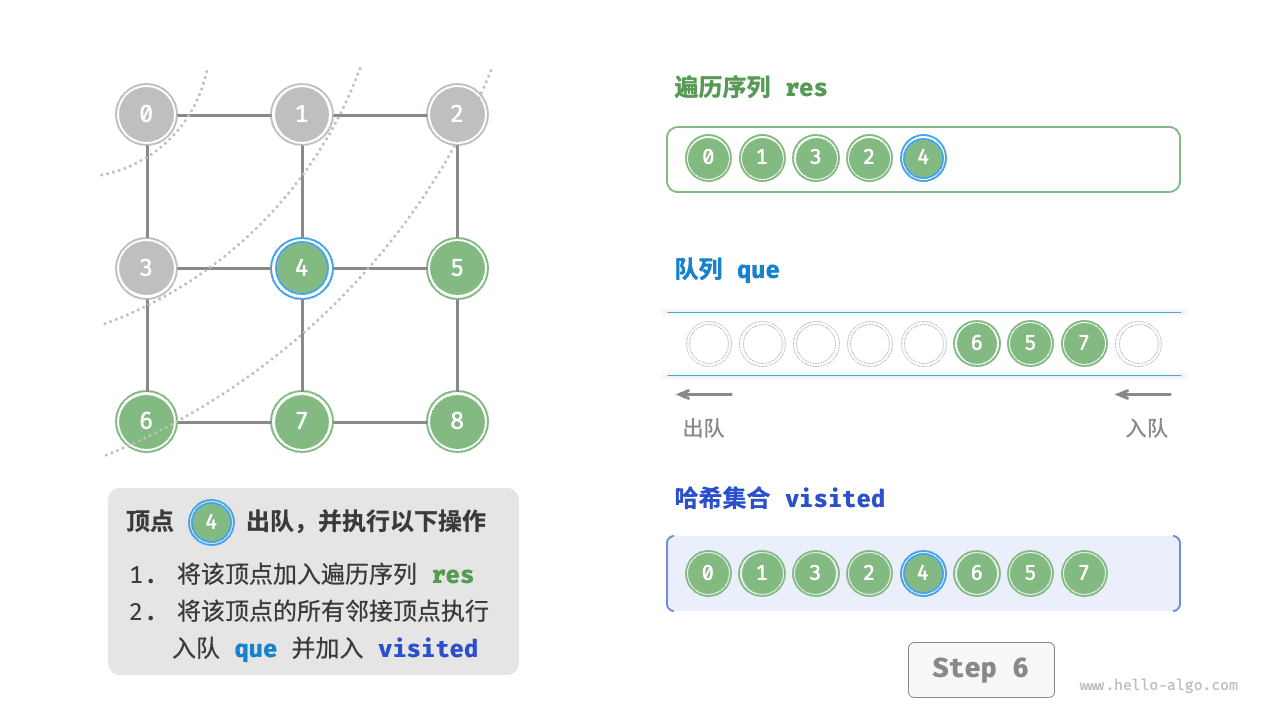

=== “<5>” graph_bfs_step5

=== “<6>” graph_bfs_step6

=== “<7>” graph_bfs_step7

=== “<8>” graph_bfs_step8

=== “<9>” graph_bfs_step9

=== “<10>” graph_bfs_step10

=== “<11>” graph_bfs_step11

!!! question “广度优先遍历的序列是否唯一？“

不唯一。广度优先遍历只要求按“由近及远”的顺序遍历，**而多个相同距离的顶点的遍历顺序允许被任意打乱**。以上图为例，顶点 $1$、$3$ 的访问顺序可以交换，顶点 $2$、$4$、$6$ 的访问顺序也可以任意交换。

复杂度分析

时间复杂度：所有顶点都会入队并出队一次，使用 $O(|V|)$ 时间；在遍历邻接顶点的过程中，由于是无向图，因此所有边都会被访问 $2$ 次，使用 $O(2|E|)$ 时间；总体使用 $O(|V| + |E|)$ 时间。

空间复杂度：列表 res ，哈希集合 visited ，队列 que 中的顶点数量最多为 $|V|$ ，使用 $O(|V|)$ 空间。

深度优先遍历

深度优先遍历是一种优先走到底、无路可走再回头的遍历方式。如下图所示，从左上角顶点出发，访问当前顶点的某个邻接顶点，直到走到尽头时返回，再继续走到尽头并返回，以此类推，直至所有顶点遍历完成。

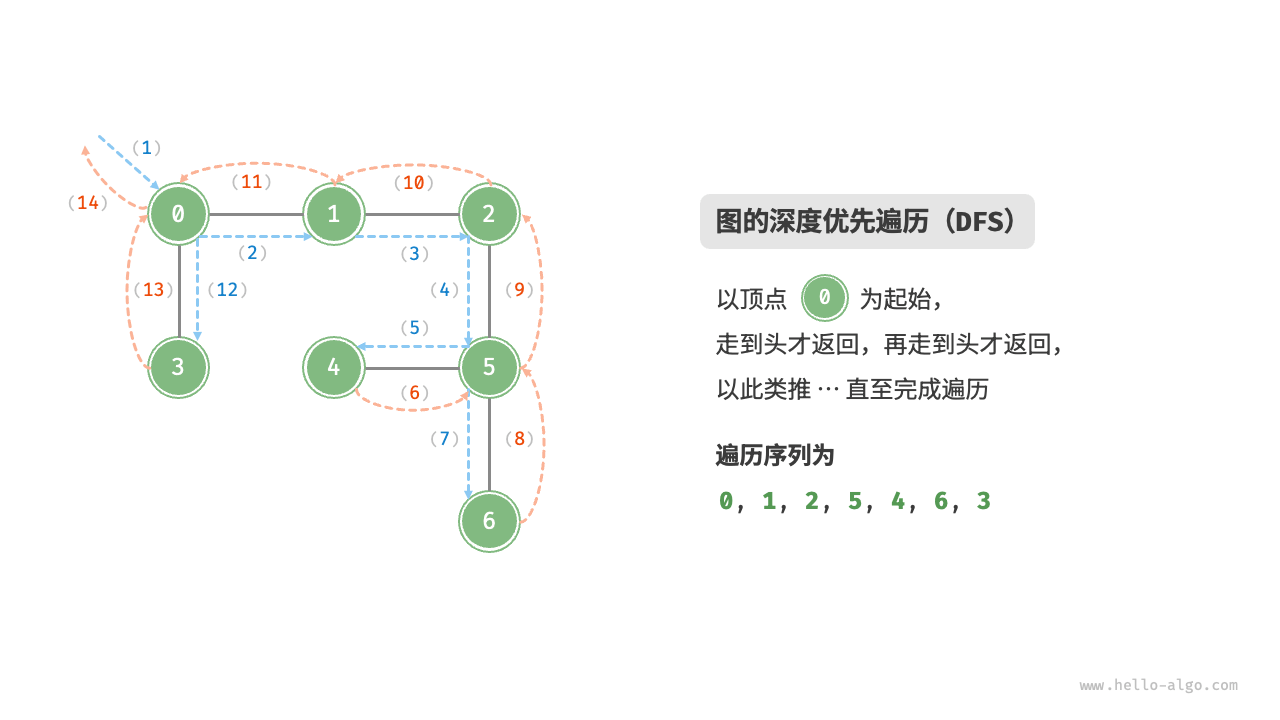

图的深度优先遍历

算法实现

这种“走到尽头再返回”的算法范式通常基于递归来实现。与广度优先遍历类似，在深度优先遍历中，我们也需要借助一个哈希集合 visited 来记录已被访问的顶点，以避免重复访问顶点。

[file]{graph_dfs}-[class]{}-[func]{graph_dfs}

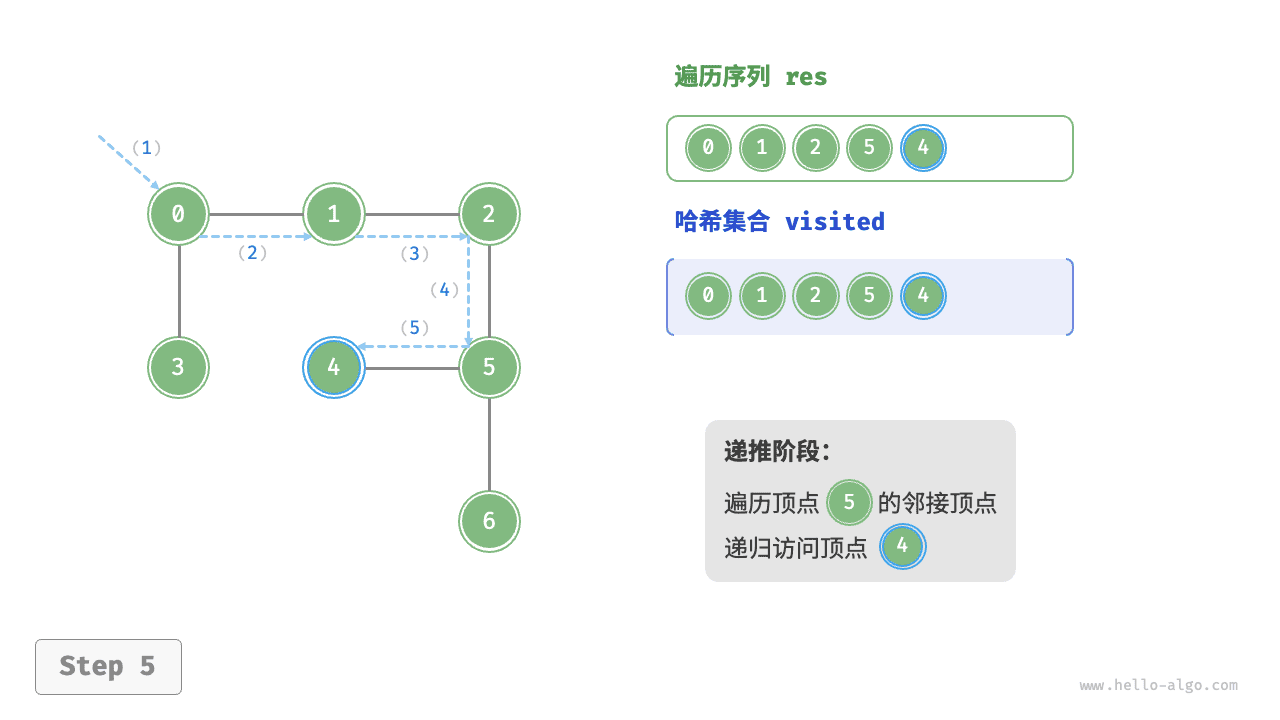

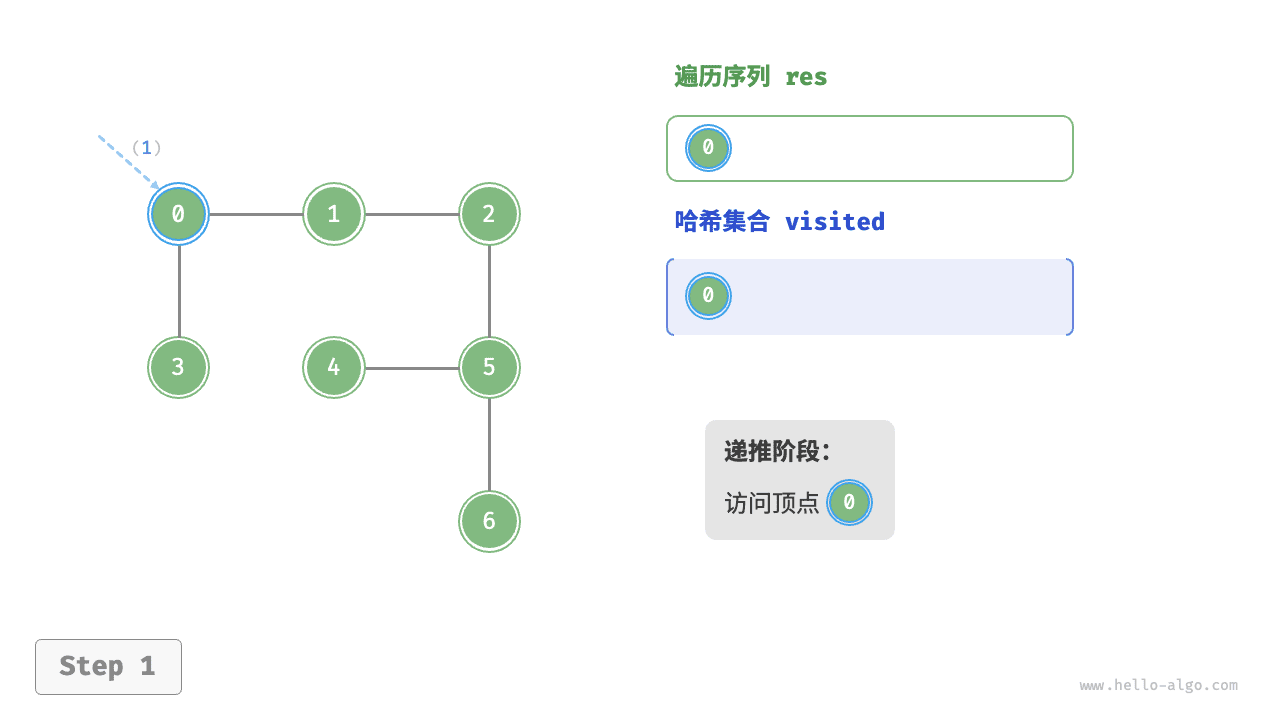

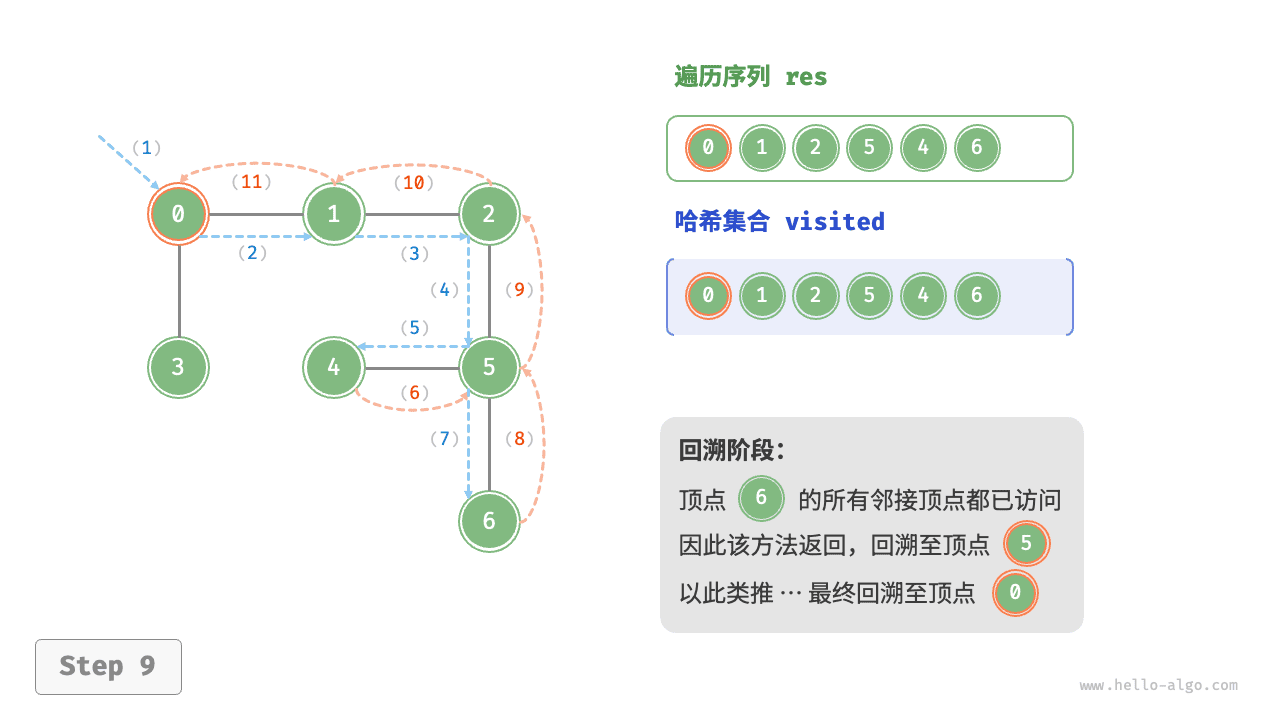

深度优先遍历的算法流程如下图所示。

直虚线代表向下递推，表示开启了一个新的递归方法来访问新顶点。
曲虚线代表向上回溯，表示此递归方法已经返回，回溯到了开启此方法的位置。

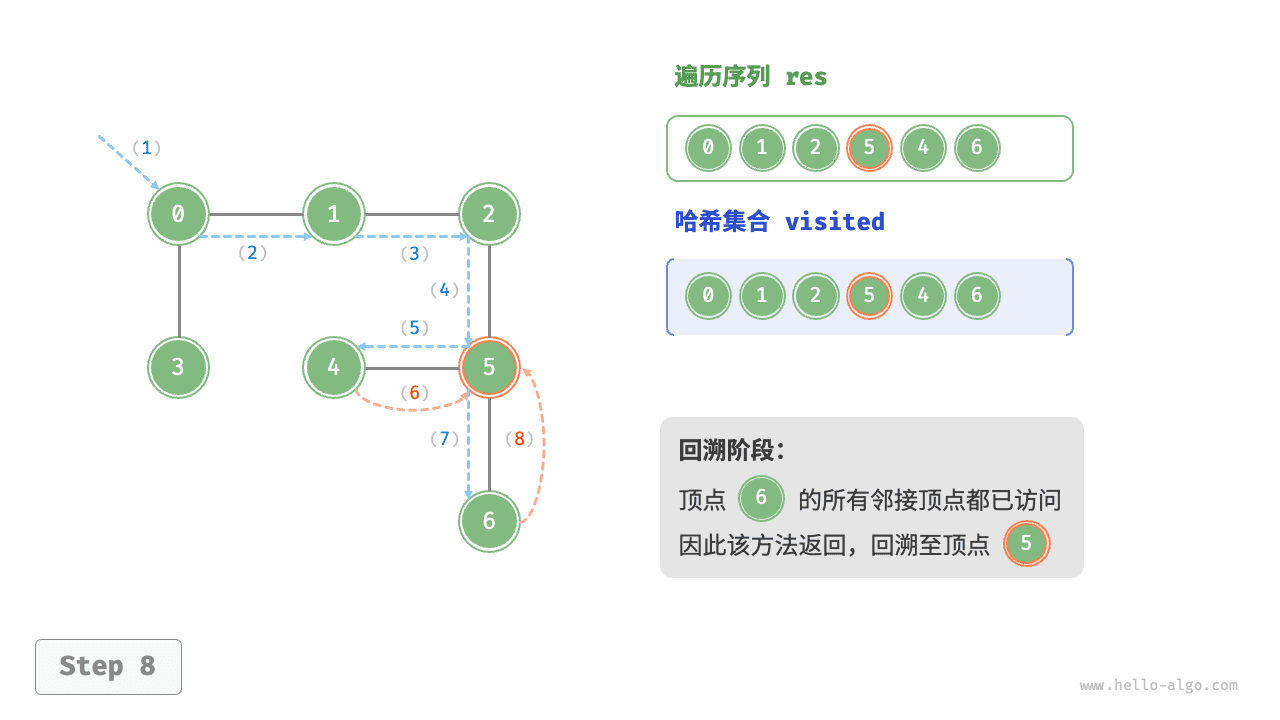

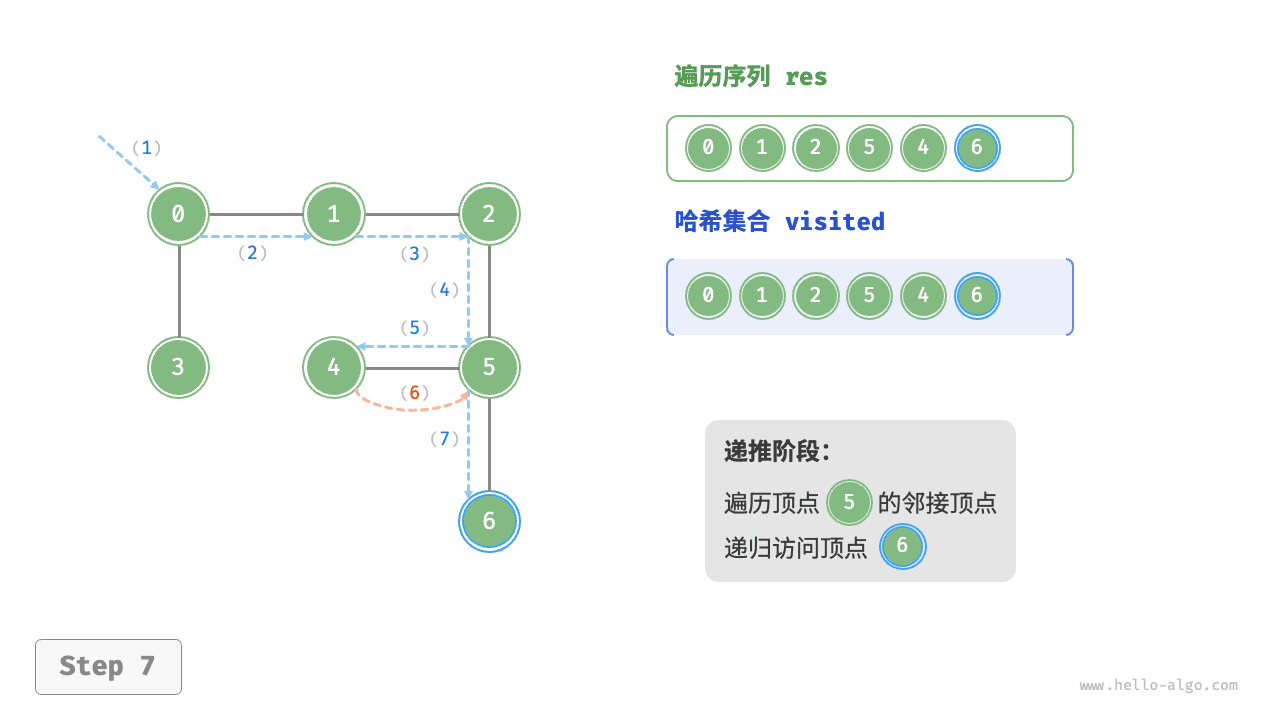

为了加深理解，建议将下图与代码结合起来，在脑中模拟（或者用笔画下来）整个 DFS 过程，包括每个递归方法何时开启、何时返回。

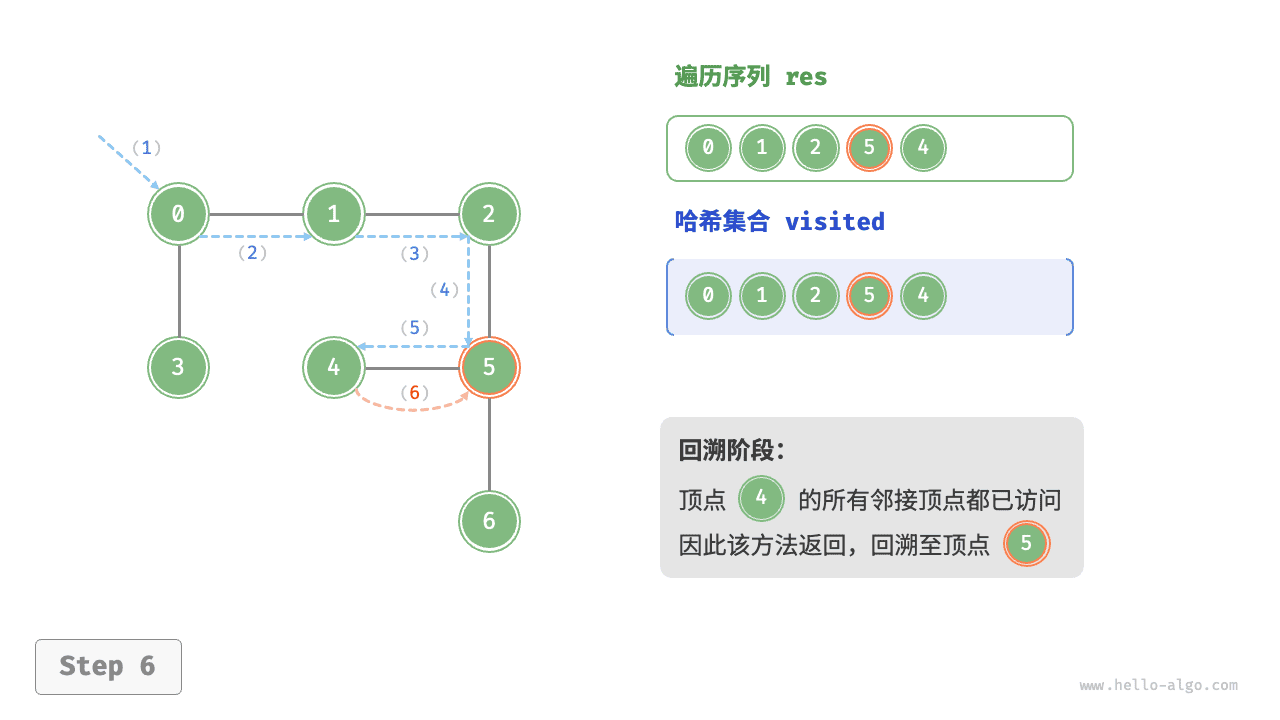

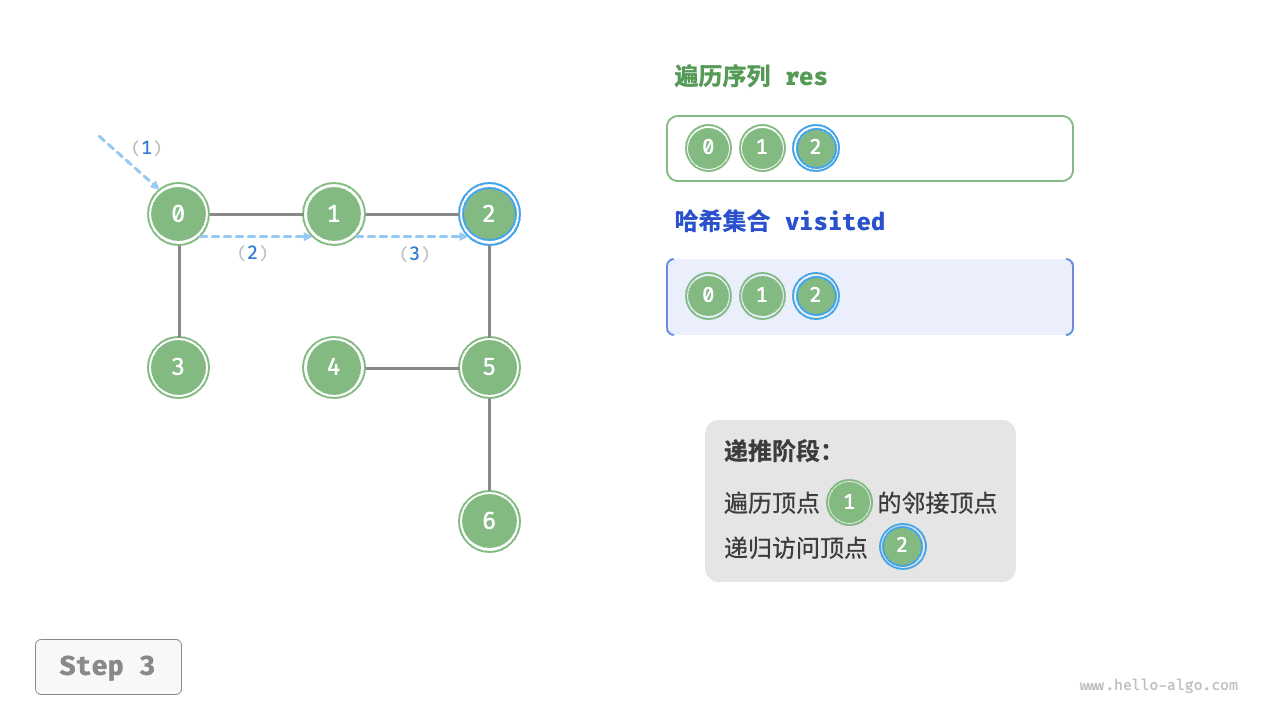

=== “<1>” 图的深度优先遍历步骤

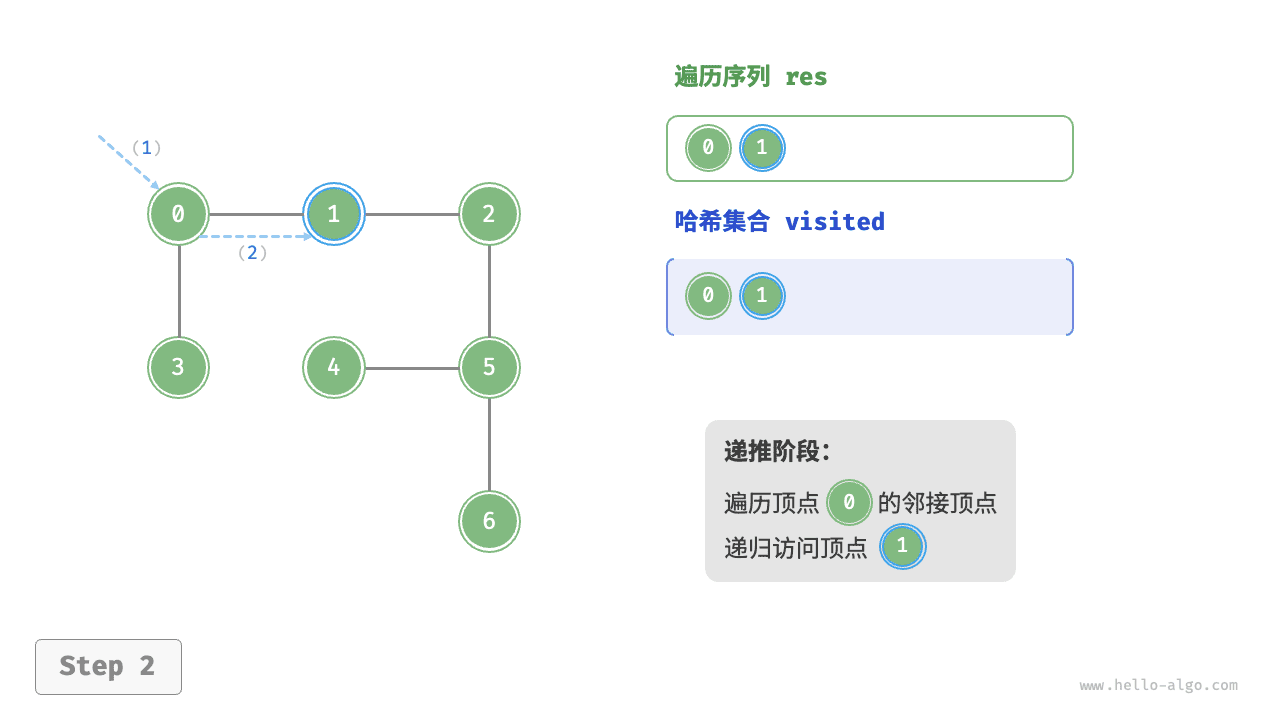

=== “<2>” graph_dfs_step2

=== “<3>” graph_dfs_step3

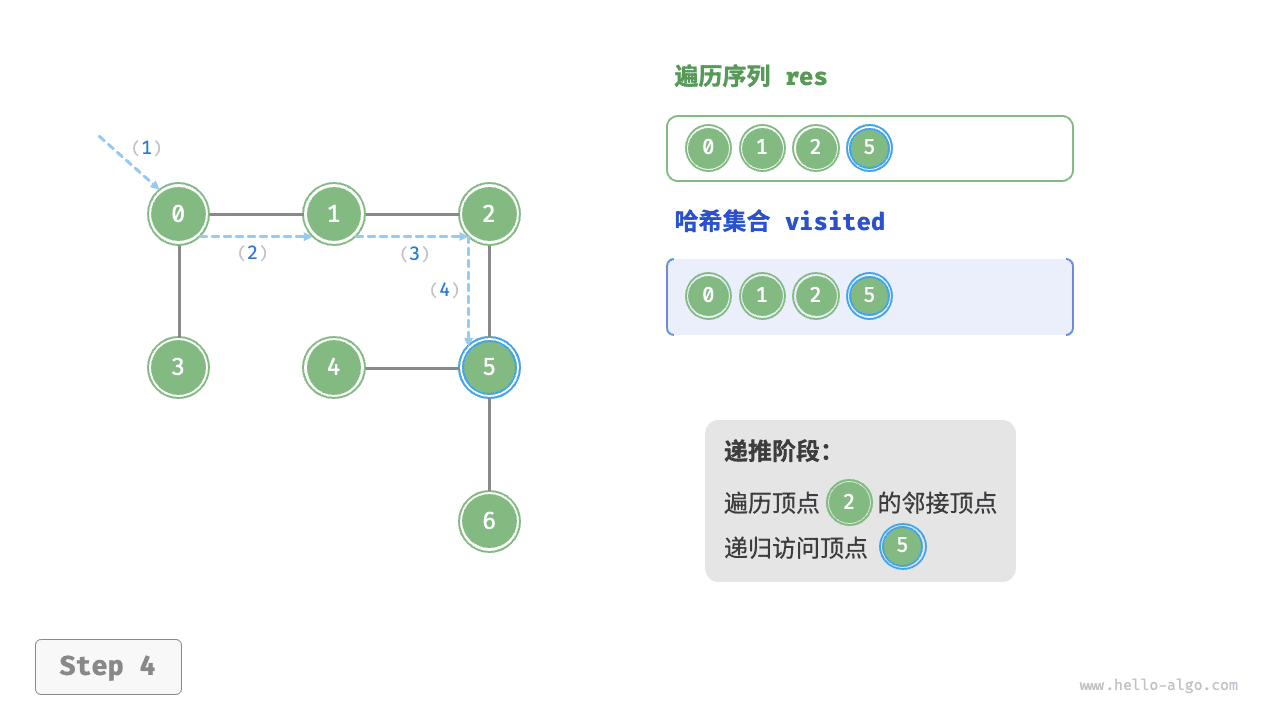

=== “<4>” graph_dfs_step4

=== “<5>” graph_dfs_step5

=== “<6>” graph_dfs_step6

=== “<7>” graph_dfs_step7

=== “<8>” graph_dfs_step8

=== “<9>” graph_dfs_step9

=== “<10>” graph_dfs_step10

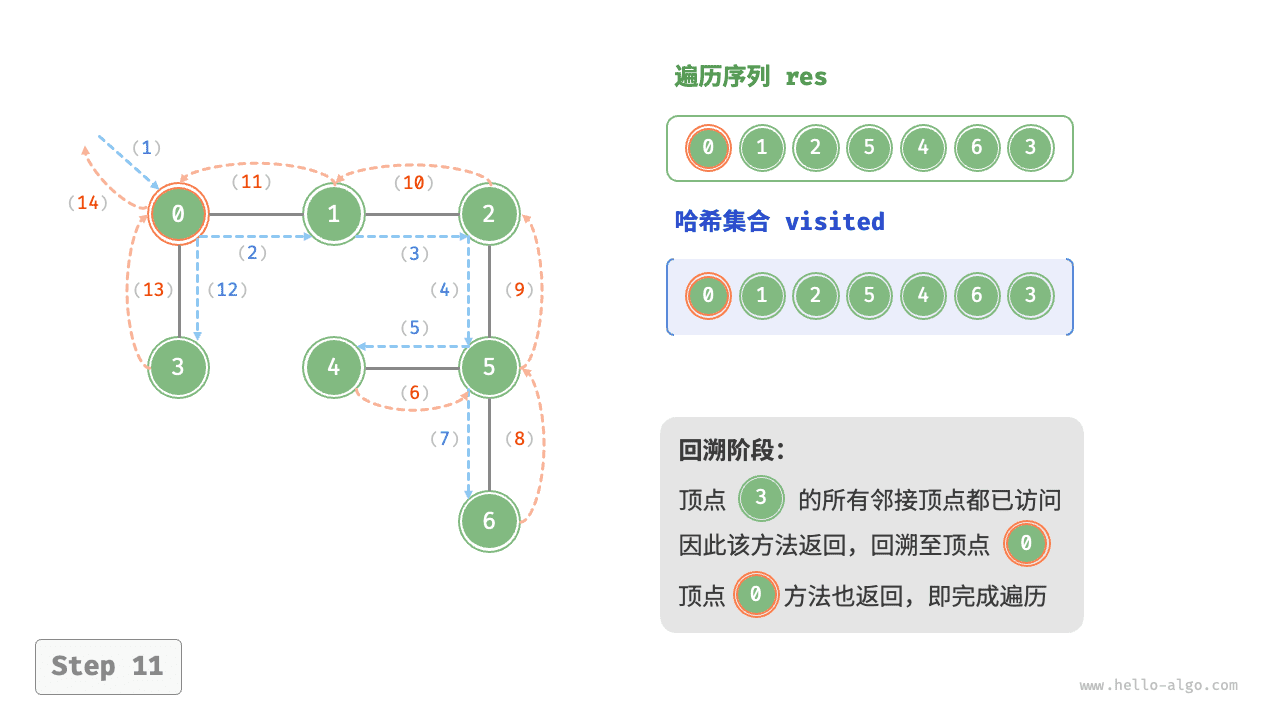

=== “<11>” graph_dfs_step11

!!! question “深度优先遍历的序列是否唯一？“

与广度优先遍历类似，深度优先遍历序列的顺序也不是唯一的。给定某顶点，先往哪个方向探索都可以，即邻接顶点的顺序可以任意打乱，都是深度优先遍历。

以树的遍历为例，“根 $\rightarrow$ 左 $\rightarrow$ 右”“左 $\rightarrow$ 根 $\rightarrow$ 右”“左 $\rightarrow$ 右 $\rightarrow$ 根”分别对应前序、中序、后序遍历，它们展示了三种遍历优先级，然而这三者都属于深度优先遍历。

复杂度分析

时间复杂度：所有顶点都会被访问 $1$ 次，使用 $O(|V|)$ 时间；所有边都会被访问 $2$ 次，使用 $O(2|E|)$ 时间；总体使用 $O(|V| + |E|)$ 时间。

空间复杂度：列表 res ，哈希集合 visited 顶点数量最多为 $|V|$ ，递归深度最大为 $|V|$ ，因此使用 $O(|V|)$ 空间。

小结

重点回顾

图由顶点和边组成，可以表示为一组顶点和一组边构成的集合。
相较于线性关系（链表）和分治关系（树），网络关系（图）具有更高的自由度，因而更为复杂。
有向图的边具有方向性，连通图中的任意顶点均可达，有权图的每条边都包含权重变量。
邻接矩阵利用矩阵来表示图，每一行（列）代表一个顶点，矩阵元素代表边，用 $1$ 或 $0$ 表示两个顶点之间有边或无边。邻接矩阵在增删查改操作上效率很高，但空间占用较多。
邻接表使用多个链表来表示图，第 $i$ 个链表对应顶点 $i$ ，其中存储了该顶点的所有邻接顶点。邻接表相对于邻接矩阵更加节省空间，但由于需要遍历链表来查找边，因此时间效率较低。
当邻接表中的链表过长时，可以将其转换为红黑树或哈希表，从而提升查询效率。
从算法思想的角度分析，邻接矩阵体现了“以空间换时间”，邻接表体现了“以时间换空间”。
图可用于建模各类现实系统，如社交网络、地铁线路等。
树是图的一种特例，树的遍历也是图的遍历的一种特例。
图的广度优先遍历是一种由近及远、层层扩张的搜索方式，通常借助队列实现。
图的深度优先遍历是一种优先走到底、无路可走时再回溯的搜索方式，常基于递归来实现。

Q & A

Q：路径的定义是顶点序列还是边序列？

维基百科上不同语言版本的定义不一致：英文版是“路径是一个边序列”，而中文版是“路径是一个顶点序列”。以下是英文版原文：In graph theory, a path in a graph is a finite or infinite sequence of edges which joins a sequence of vertices.

在本文中，路径被视为一个边序列，而不是一个顶点序列。这是因为两个顶点之间可能存在多条边连接，此时每条边都对应一条路径。

Q：非连通图中是否会有无法遍历到的点？

在非连通图中，从某个顶点出发，至少有一个顶点无法到达。遍历非连通图需要设置多个起点，以遍历到图的所有连通分量。

Q：在邻接表中，“与该顶点相连的所有顶点”的顶点顺序是否有要求？

可以是任意顺序。但在实际应用中，可能需要按照指定规则来排序，比如按照顶点添加的次序，或者按照顶点值大小的顺序等，这样有助于快速查找“带有某种极值”的顶点。
